Paso 1: Todos los LED!
8 x 8 x 8 = 512 LEDs RGB. eBay es tu amigo aquí y he comprado 1000 de un proveedor chino.
El diseño que elegí utiliza común ánodo RGB LED de 5mm - para que cada LED tiene un hilo de un cátodo (negativo) para cada uno de los tres colores primarios (rojo/verde/azul) y un solo cable de ánodo (positivo) que es común para cada uno de los colores.
El LED de prueba
Mientras barato porque estaba un poco preocupada por calidad. Lo último que quiere encontrar un trapo condujo en medio de su cubo para que puse acerca de las pruebas a cada uno de los 512 LED utilizaría.

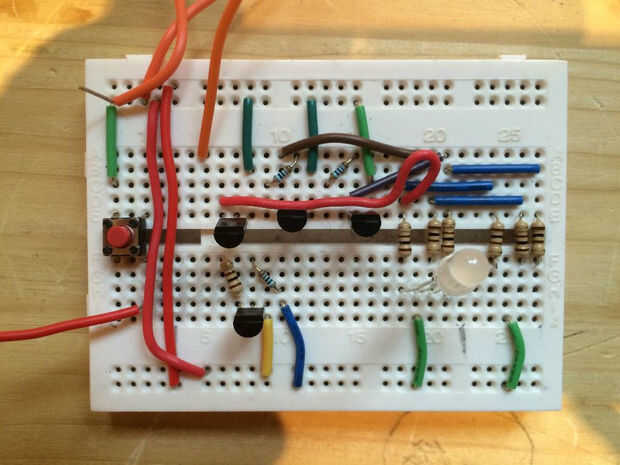

Para simplificar el enfoque diseñé un protoboard pequeño y un simple programa de Arduino que conduciría rojo dos LED > verde > azul individualmente y luego en blanco a la prensa de un botón.
Un LED actuaría como una referencia común para todos los demás para asegurarse de que todos los LED eran de un brillo común.
Una vez en la caída de empujar un LED en el tablero, pulsando el botón, ver el LED flash a través de los colores no se necesita mucho tiempo para revisar todos los 512. Como un no encuentro un solo defecto y estaba muy contento con la calidad del LED.
Elegir valores de resistencia limitadora actual
Mientras que la placa es hacia fuera es un buen momento para probar y validar las resistencias limitantes actuales de LED que necesita utilizar. Hay muchas calculadoras para ayudarlo a elegir el valor correcto y no será la misma para todos los colores (rojo seguramente tendrá un diverso requisito de la verde y azul).
Un área clave para mirar hacia fuera para es el color general blanco que el LED emite cuando en todos los colores RGB. Usted puede balancear el valor de las resistencias para producir un color blanco limpio dentro de los límites actuales del LED.
