Paso 3: Hacer que la placa de ajuste del solenoide
Para limpiar la placa de cierre, necesitamos ser capaces de ajustar la posición del solenoide para emparejar. Esto puede hacerse a través de la medición cuidadosa, pero puesto que las tolerancias de los materiales dejan muy poco espacio para trabajar, es mejor que poder ajustar fácilmente la posición del solenoide. Vamos a hacer una placa de ajuste del solenoide.
Como con la placa de cierre, usted podría también laser corte o 3D imprimir la placa de ajuste del solenoide si algo ahorraría el esfuerzo para la diversión cosas. Tenemos un cortador láser que hacemos nuestras piezas de delrin, pero lo hicimos a mano para demostrar que se puede hacer.
Para hacer a mano la placa de ajuste del solenoide:
Esta placa fue diseñada para usarse con el solenoide pequeño RobotGeek. Si está utilizando otro solenoide, tendrás que diseñar tu propia placa de ajuste, teniendo en cuenta la idea es que pueda deslizar el solenoide todo paralelo al émbolo.

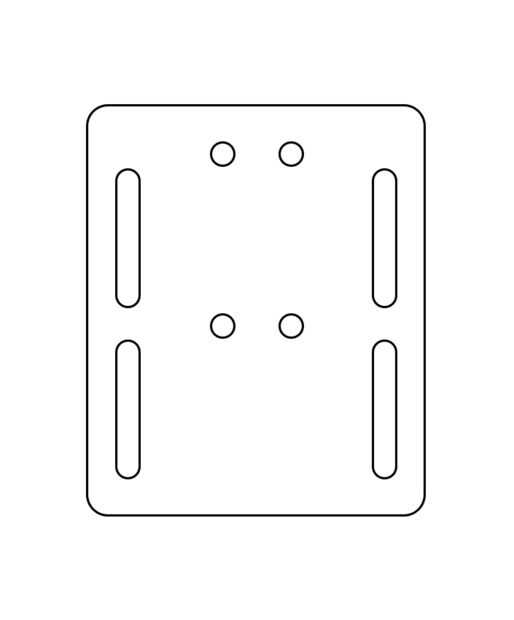

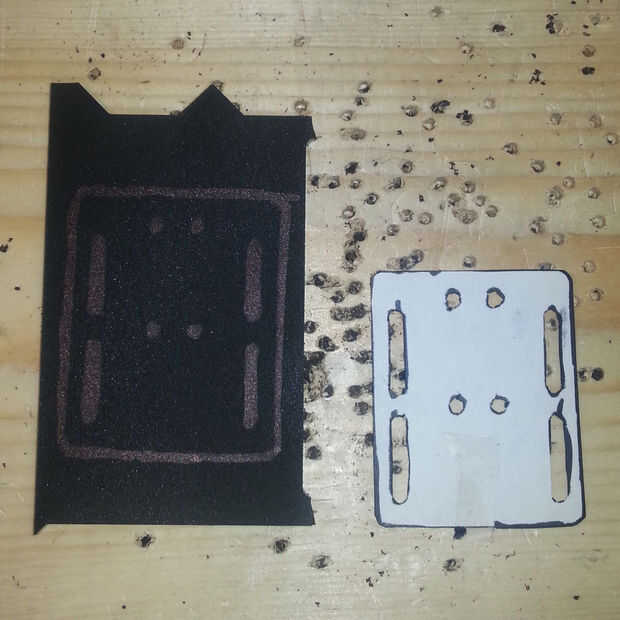

Imprimir la plantilla de la placa de ajuste solenoide, le ofrecemos aquí. Corte hacia fuera y marque su material. Perfore agujeros en cada extremo de las ranuras con un taladro o dremel herramienta. Puede perforar agujeros múltiples en serie para las pequeñas ranuras y limpiar empujando desde un agujero a otro en consonancia con la dremel. Si sus ranuras parecen ásperas, un archivo puede suavizar las barbas.

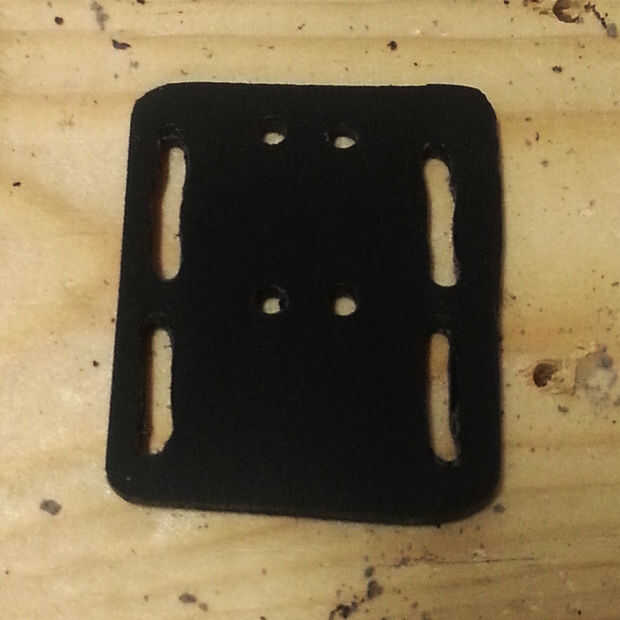

Una vez que haya perforado los agujeros, cortar las líneas rectas y esquinas redondeadas exteriores con la sierra caladora. Puede terminar la orilla con un papel de lija o un archivo para una mirada y pintarlo para que coincida con o dejarlo crudo, ya que no afectará la funcionalidad de la placa de ajuste. Éste no se ve muy muy bien, pero al igual que con la última, totalmente funciona!
