Arduino Lockbox con solenoide y Hardware RFID & Custom (2 / 7 paso)

Paso 2: Vamos a hacer una placa de cierre!

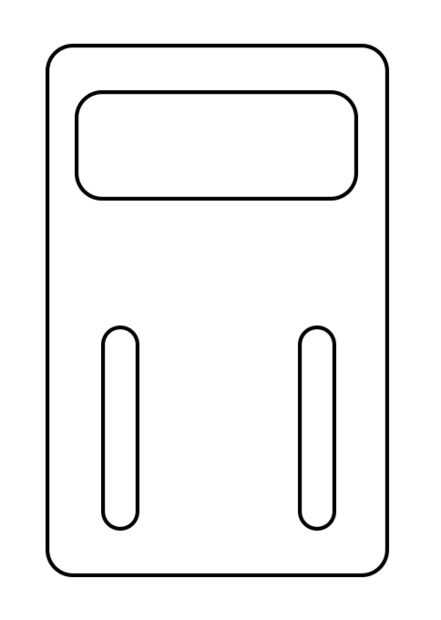

Aquí hemos incluido una plantilla para hacer tu propia placa de cierre. El diseño considera que podría necesitar ajustar la placa vertical para obtener un cierre adecuado, ya que se montará en el interior de una caja, y las medidas pueden ser difíciles. Esto te dará el margen que necesario para adivinar y comprobar sin dañar la caja o tener que volver a taladrar para hacer ajustes.

Consigue un trozo de delrin u otro material que usted tiene acceso a las herramientas para modificar (un taladro, herramienta dremel y jigsaw). La madera es aceptable, pero el más sólido el material, menos probable eres tener rotura. No debería obtener una pieza de material de más de 4mm de espesor. El tiro en un pequeño solenoide es poco menos de 5mm, por lo que esto permitirá que el solenoide una buena cantidad de espacio para hacer su trabajo.

También podría laser cut o 3D imprimir la placa de cierre si algo ahorraría el esfuerzo para la diversión cosas. Tenemos un cortador láser que hacemos nuestras piezas de delrin, pero lo hicimos a mano para demostrar que se puede hacer.

Para hacer la placa de cierre a mano:

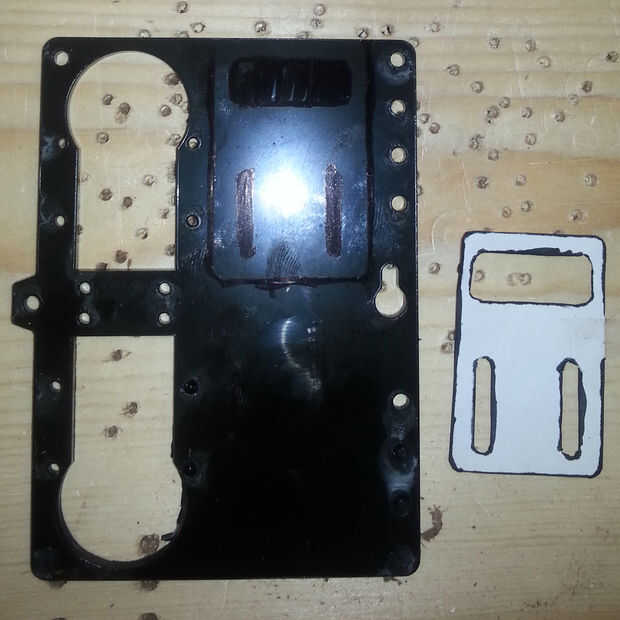

Imprimir la plantilla de la placa de pestillo, córtelo hacia fuera y marque su material. Si está usando un solenoide más grande, deberás modificar el orificio superior para permitir que el pistón pase a través. Las ranuras de la parte inferior se hacen para acomodar los pernos M3. Si está usando un perno de tamaño diferente, asegúrese de modificar las ranuras de la parte inferior para permitir que el tornillo pase a través, pero también para que la placa de cierre puede ser sostenida en lugar con las tuercas.

Ahora que su material está marcado, perfore agujeros en cada extremo de las ranuras con un taladro o dremel herramienta. Puede perforar agujeros múltiples en serie para las pequeñas ranuras y limpiar empujando desde un agujero a otro en consonancia con la dremel. Si sus ranuras parecen ásperas, un archivo puede suavizar las barbas.

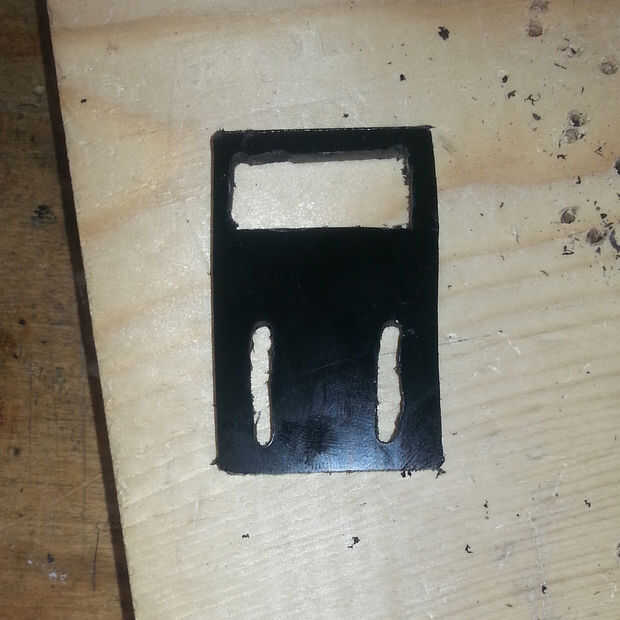

Una vez que haya perforado los agujeros, cortar las líneas rectas y esquinas redondeadas exteriores con la sierra caladora. Puede terminar la orilla con un papel de lija o un archivo para una mirada y pintarlo para que coincida con o dejarlo crudo, ya que no afectará la funcionalidad del pestillo. Nuestro no es bonito. Lo sentimos. Totalmente funciona aunque, lo juro. Lo comprobamos!

Ahora poner el cierre a un lado, tenemos una placa más para hacer.
