Arduino LCD metrónomo (2 / 6 paso)

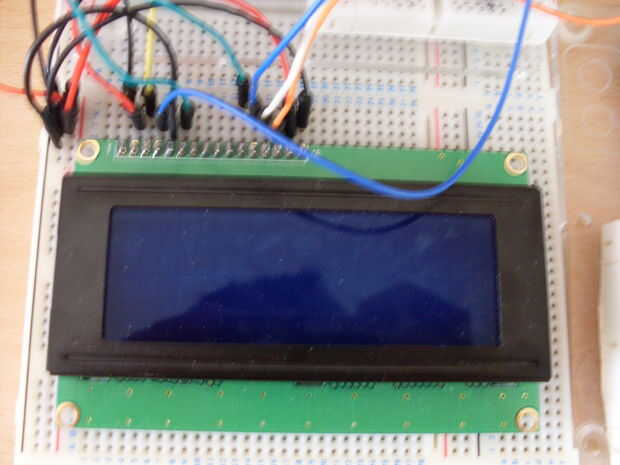

Paso 2: Conexión del LCD

El primer paso es conectar la pantalla LCD. El HD44780 tiene 16 pines:
Pin 1 - Vss
Pin 2 - Vdd
PIN 3 - Vo
Pin 4 - RS
Pin 5 - R/W
PIN 6 - E
PIN 7 - DB0
Pin 8 - DB1
PIN 9 - DB2
PIN 10 - DB3
PIN 11 - DB4
Pin 12 - BD5
PIN 13 - DB6
PIN 14 - DB7
PIN 15 - A
Pin 16 - K

Se trata de cómo deben conectarse los pasadores:
LCD1 - GND
2 - 5v
3 - pin medio bote de 44K
4 - 12 Arduino
5 - GDN
6 - 11 Arduino
11 - 5 Arduino
12 - 6 Arduino
13 - 7 Arduino
14 - 8 Arduino
15 - 5v
16 - GND

El resto de los pines del LCD puede dejarse en blanco. El bote tiene los otros pines para ser conectado a 5v y GND. Para una más mirada de profundidad consulte http://arduino-for-beginners.blogspot.com/2010/11/arduino-output-lcd-modules-part-1.html
