Arduino II la palma (5 / 5 paso)

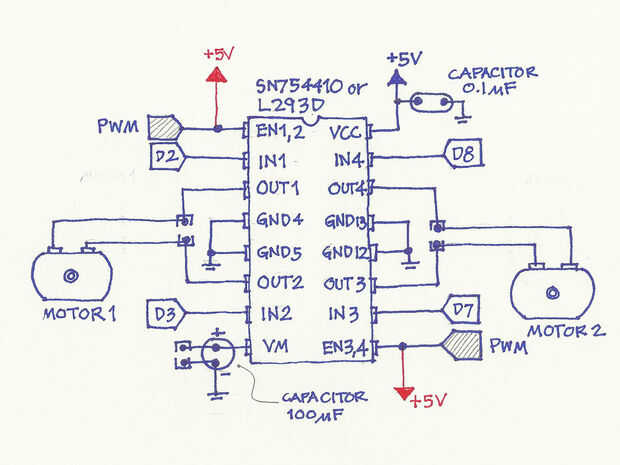

Paso 5: Demostración de uso: motores tablero de conductor (IC SN754401)

Este paso fue agregado para mostrar cómo solía Palma Arduino II motores por tablero de conductor de motores DIY añadido usando IC SN754401 (o L293D), en lugar de mostrar sólo Palma Arduino II parpadea el LED!

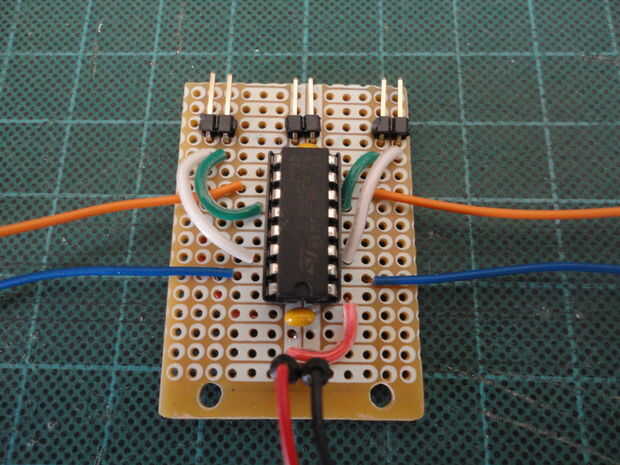

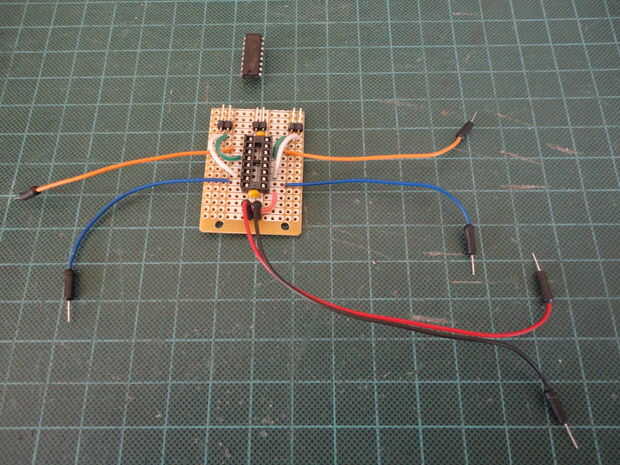

Construir el tablero de conductor de motores

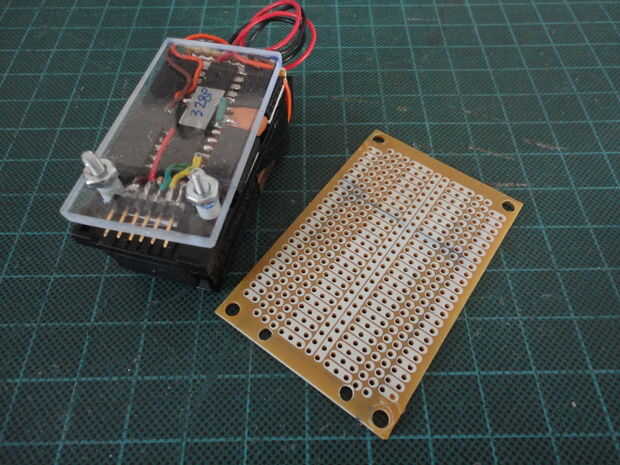

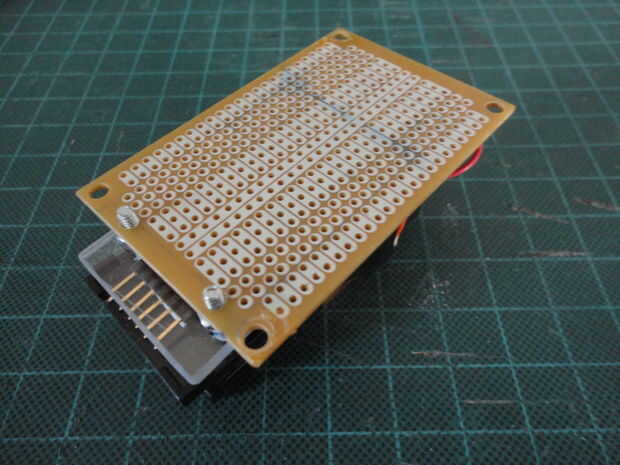

Cortar PCB para tamaño 7/8" ancho x 1" de largo

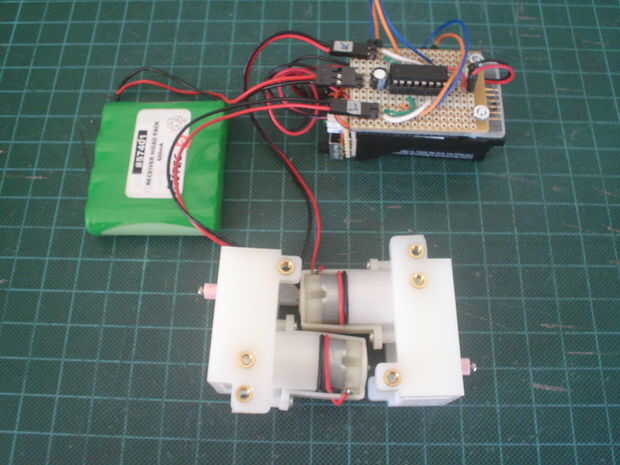

Test Motors

Para probar los motores que utiliza el código de este instructables "Controla tus motores L293D y Arduino", se muestra en el paso 3.
Gracias guibot.

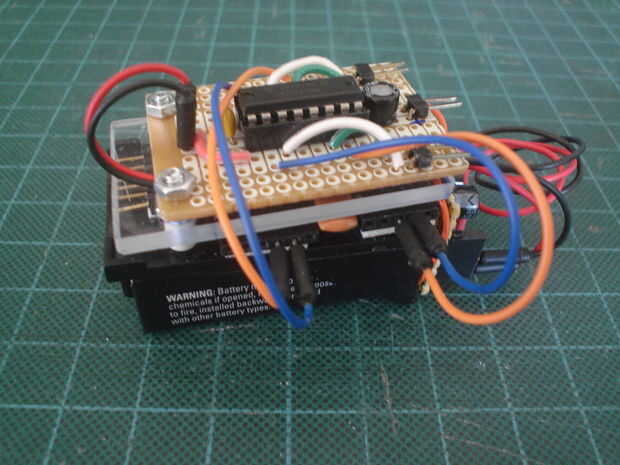

Dimensión total (incluye reguladores de PCB y PCB controlador de motores y conectores de puente)
1-7/8" ancho x 3" largo x 1-3/8" de espesor

Video
