Paso 1: La electrónica

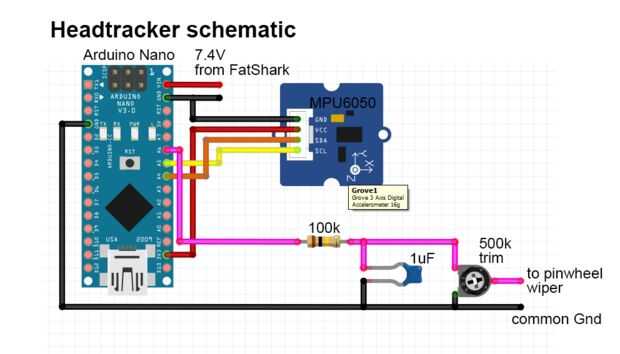

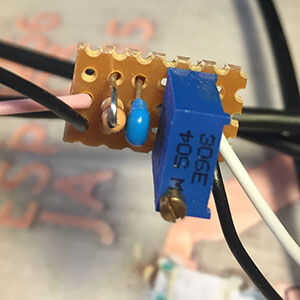

El esquema lo dice todo realmente, pero es digno de mencionar que me pareció más fácil montar el Arduino Nano con la MPU6050 en las gafas y el filtro y trim pot, junto con un interruptor de palanca DPDT en el controlador.
El MPU6050 debe fijarse firmemente a las gafas. Araldite hizo el trabajo para mí.

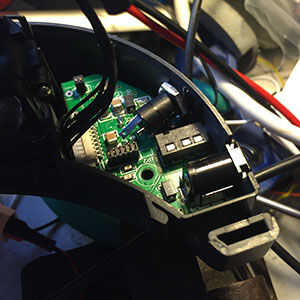

Había suficiente espacio para montar el conector jack y el Nano sólo se acuña en la parte superior de las gafas.

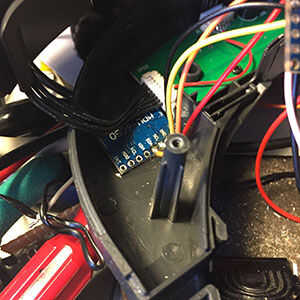

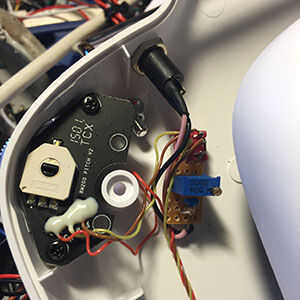

Los tres cables que conectan el bote del molinete a la principal tarjeta de controladora de fantasma son:
Brown - Gnd
Amarillo - limpiador
Rojo - 3.3v
Son por lo menos en la mía, pero le sugiero tomar un metro a ellos y asegurándose de que.

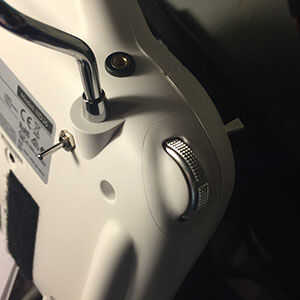

Dejé los 3.3v uno solo, pero cortar el Gnd y el limpiaparabrisas y los conectados a través de un interruptor de palanca DPDT así pude seleccionar entre el arbol y headtracker entradas.
La tierra podría haber sido izquierda conectado, pero era más fácil montar el interruptor en el chasis y tiene dos cables que sostienen el trackboard en el interruptor.
