Arduino enorme Animatronic LED globo ocular (5 / 8 paso)

Paso 5: plataforma

Parece más complicado de lo que es. Si en este orden, debe ser libre de problemas. La parte más difícil es hacer un agujero en la placa de lazo para el servo.

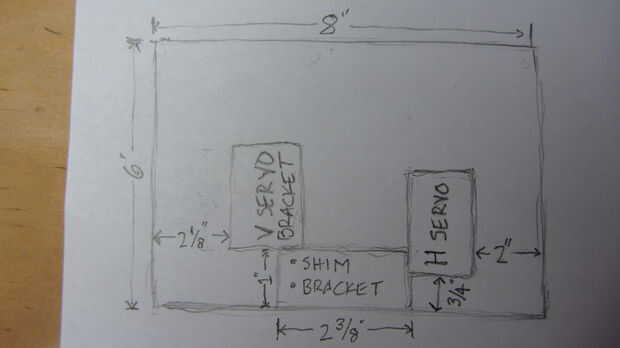

Base de madera

  • Corte 8 "x 6" de madera contrachapada de 3/8" para la base. Aquí he utilizado madera contrachapada de gabinete.
  • Corte 2 3/8 "x 1" madera contrachapada para calza
  • Medir un agujero para el servo horizontal 2" de la derecha y 3/4" desde el lado del globo ocular.
  • Alinee el centro de la cuña en el centro de la base y rasante contra el borde del lateral del globo ocular
  • Esperemos que la cuña no superponen el agujero. Si lo hace, ya sea ajustar la posición de la cuña, el hoyo o ambos.
  • Marque las posiciones de
  • Mida dos veces y verificar
  • Cortar el agujero asegurándose de que el servo se ajusta en el agujero
  • Si tienes que hacer el agujero más amplio, creciendo el agujero del centro de la
  • Ponga el servo en su agujero
  • El calce abajo cabezazos para arriba al lado del servo de cola
  • No te pegamento en servo

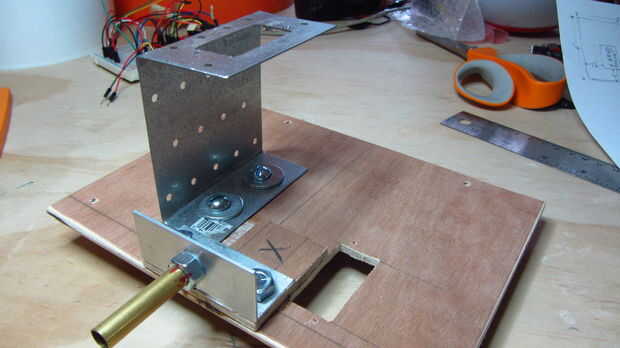

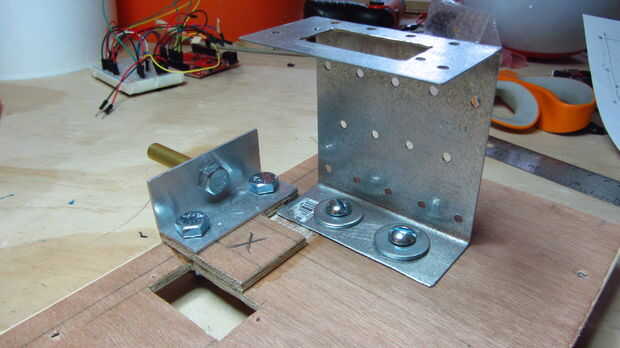

En mi foto, corte una cuña mucho más grande que yo estoy documentando. Tuve que cincel de lejos para montar el soporte del servo vertical. La parte con la "X" no es necesario.

Soporte del globo ocular

  • Corte 2 3/8" de ángulo recto aluminio de 1" x 1"
  • Cuando sentado en la cima de la calza, asegúrese de que no bloquea el orificio de servo

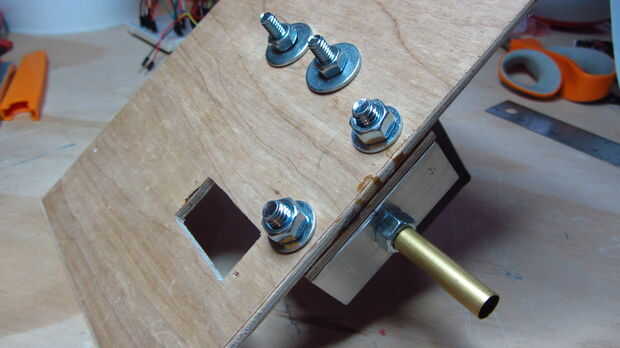

Soporte del globo ocular en Base

  • Taladro 2 agujeros de 5/16 broca en una de las caras de aluminio para que sean cada 3/8" al lado y en el centro
  • Verificar 5/16 pernos de ajuste
  • Poner horizontal servo en su agujero
  • Abrazadera soporte en cuña y la base
  • Aunque los orificios para los tornillos, marque 2 centros perforar a través de la cuña y la base
  • Perfore los dos agujeros de la cuña y la base
  • Verificar 5/6" los pernos de soporte de ajuste y cuña y base
  • Perno de aluminio a la cuña y la base

Soporte del globo ocular globo ocular

  • Encontrar el centro de la cara del soporte que lo unen al globo ocular
  • Perfore un agujero con una broca de 5/16 bits
  • Verificar ajustes de perno de 5/16"
  • Instale la tuerca del perno y apriete

Tubo de soporte del globo ocular

  • Corte 1 3/8" de tubo de cobre
  • Verificar que se ajusta sobre pernos de 5/16"
  • Pegamento caliente el tubo sobre el tornillo

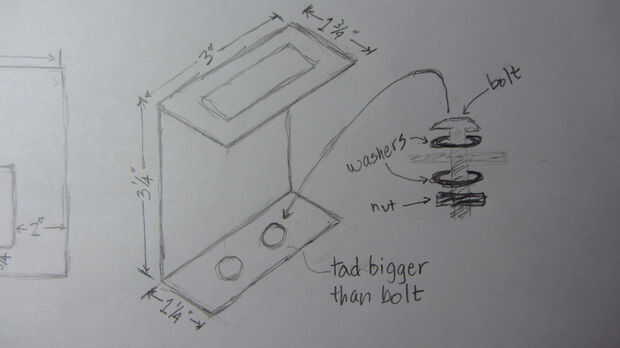

Soporte Servo vertical

  • Medida 1 3/4" a lo largo de la longitud de la placa de lazo de
  • Curva a 90 grados
  • Medir otra 3 1/4"
  • Curva a 90 grados
  • Medir 1 1/4"
  • Corte el exceso
  • Cortar el agujero asegurándose de que el servo se ajusta en el agujero

Al cortar el agujero en la placa de lazo de servo, usé un taladro y una sierra de contornear. Después de romper 2 hojas de Sierra de calar, probé una Dremel con brocas de corte. Tomó dos brocas de corte para terminar el agujero. Si no tienes los medios para cortar la placa de un lazo, como no lo hice, tal vez construir el soporte de madera o Coroplast, aluminio, tablero de la espuma o un metal que puede curita. Las dimensiones más importantes para mantener son la altura de la abrazadera, 3 1/4" y posiblemente la distancia efectiva del servo del borde delantero del base, 1 3/4".
