Paso 3: El respaldo de globo ocular
Cortar el círculo de apoyo
Con un lápiz muy afilado o un rotulador de punta fina traza la cortina con clips en el Coroplast. Encontrar el centro del círculo trazado apenas y marcarla. Corte exactamente en la línea de traza. Poner el círculo contra la sombra. Va a ser demasiado grande caber dentro. Ahora, recortar siempre tan levemente, el círculo hasta que encaje bien en la sombra. En algún momento será muy difícil de pop out. Utilice un cuchillo del Exacto para apalancar el Coroplast. Recortar el círculo hasta el punto donde el círculo entero se adapta a la sombra y en unos pocos milímetros más o menos se puede empujar.
Colocar la Junta Universal
Verificar que el centro que ha marcado todavía es su centro. Ajuste si es necesario. Trace una línea vertical y horizontal desde el punto de centro. Utilizar las costillas de Coroplast como una de sus líneas. Luego asegúrese de que la otra línea es exactamente perpendicular a él.

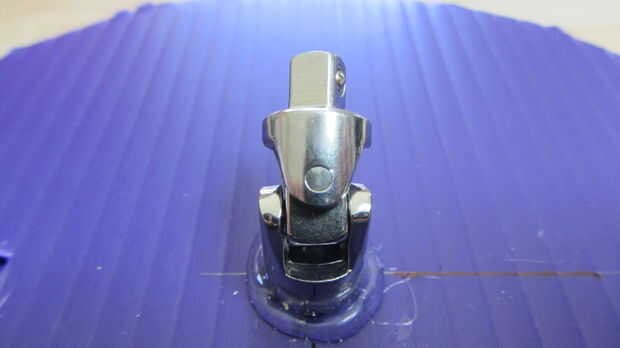

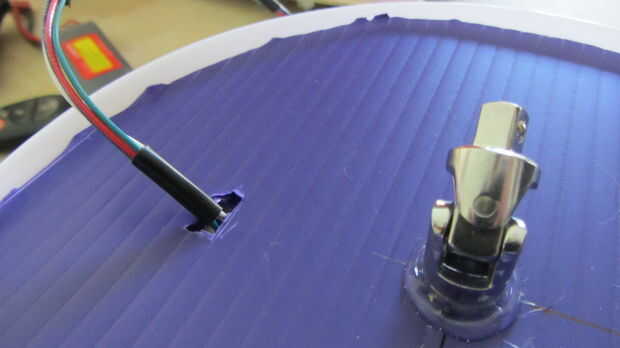

Al montar la Junta universal al Coroplast, el objetivo es alinear movimiento pivotante de la articulación con las líneas a. Manera más fácil de hacer esto es colocar la cara de junta universal en la marca del centro del círculo y pivote la otra parte de la articulación hacia arriba y hacia abajo y luego izquierda y derecha asegurándose de que parece verdadero. No dejes que la orientación de parte de conector de la articulación guía ya que no parecen ajustarse a nada. Ahora crear una marca de referencia en la articulación y en el círculo por lo que es fácil saber cómo colocar abajo al pegar.
Utilizar una cantidad abundante de pegamento caliente sobre la articulación y en el círculo. Coloque la articulación hacia abajo en el círculo de emparejar la marca de referencia. Testar el arriba, abajo, izquierdos, derecho movimientos a ver si la alineación es verdad, la articulación de rotación si no es así. Trabajar rápido, el pegamento caliente seca rápido!

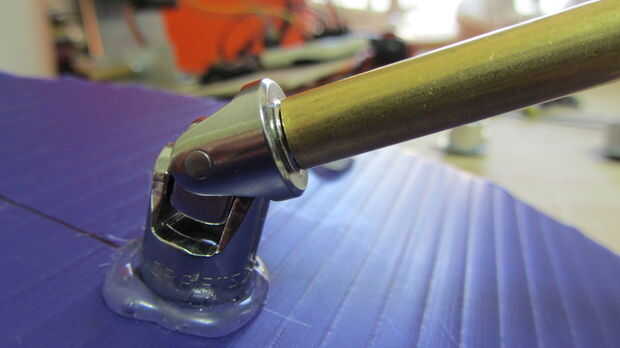

Después de que el pegamento se seque completamente, puede fijarse la varilla de latón por lo que es fácil ver cómo se mueve el globo ocular.
Accesorios de varilla de empuje del servo

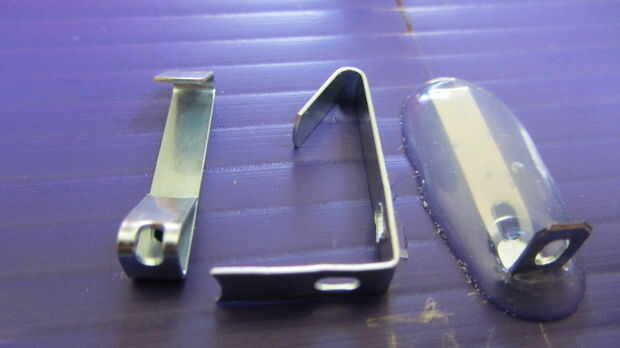

Estas son las cosas que la varilla del servo se conecta al moverse el globo ocular. Sólo usé un gancho de cuadro J-estilo. Alisar cuidadosamente la parte superior para que se vea como un soporte en L. Recorte el exceso dejando a encolar el Coroplast.

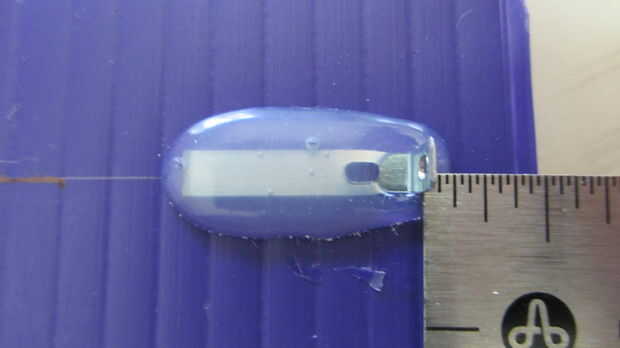

Para posicionar, alinear en las líneas axiales que previamente fueron dibujadas y aproximadamente 1/2" del borde. La distancia desde el borde era arbitraria. Hacer lo que funciona para usted.
Iluminación

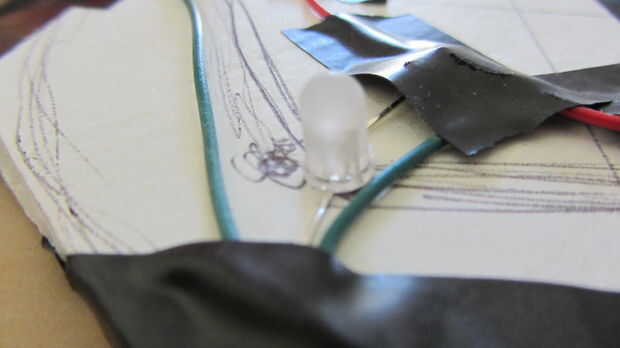

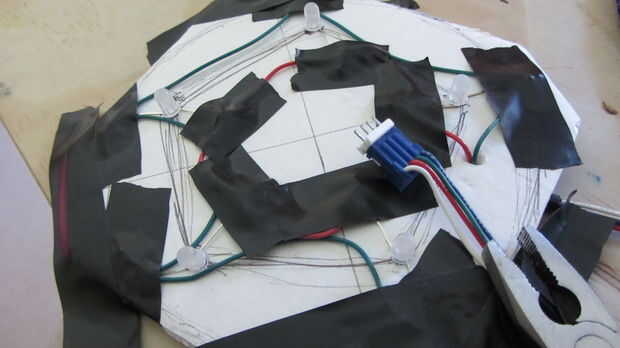

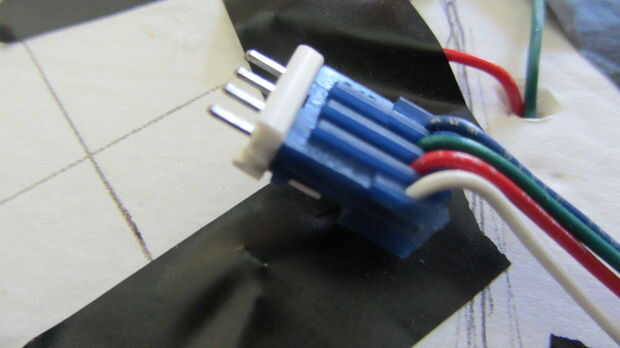

LEDs RGB se utilizan a la luz del globo ocular. Si son LEDs lente claro, difundirlos. Alambre en una serie ya que siempre habrá un color en un momento dado. Ya que cada LED tiene 4 cables, montar LEDs en un tablero de la espuma y el alambre a la mitad de los conductores en un lado del tablero y la otra mitad en el otro lado de la Junta. Esto ayuda a evitar cortos circuitos en pequeño espacio. Crear conduce a la unidad unos 1,5 pies de largo. En el extremo de los cables de acople un conector de 4 hilos. Luego conecte este conector a él. No tengo idea si estos conectores sirven para este propósito. Son convenientes y enchufe en un protoboard muy bien. Por último, hacer un agujero en el Coroplast y alimento que el LED los cables a través de la que se pega por la parte trasera.
