Paso 5: Fuente de alimentación alternativa
Muy a menudo, un Arduinoite conectará su Arduino a un puerto USB de una computadora generalmente para cargar un dibujo. Muchos pueden no darse cuenta de esto también suministra 5V a Arduino y no necesitan tener la fuente de alimentación conectada.

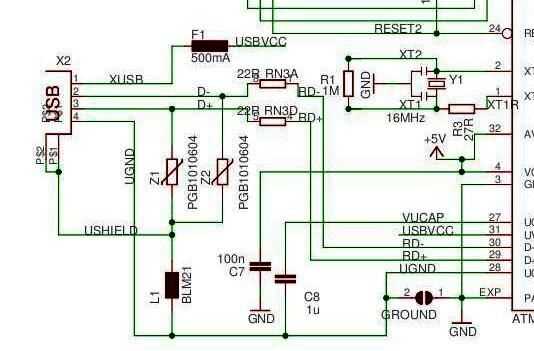

El siguiente esquema parcial muestra cómo el Arduino UNO utiliza la alimentación USB. Otros Arduinos USB este similar a la forma de trabajo. El conector USB de PC(personal computer) tiene 5V en el pin 1 y la tierra en el pin 4.
El conector USB está en la parte inferior izquierda del esquema. Siga la tierra pin4 etiquetado UGND. Se conecta a ese círculo de split pequeño que se conecta a tierra. Ahora no tengo un UNO pero creo que círculo es un empalme que se pone en cortocircuito a través de. Así el suelo USB está conectado a la tierra UNO.

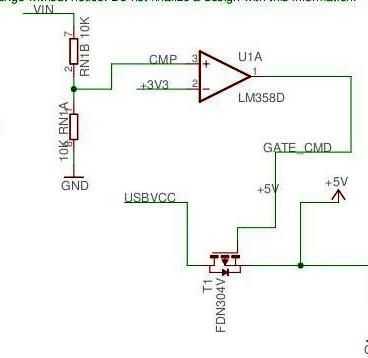

El 5V, USB pin1 esté un poco más complicado. Va a través de F1 que es un fusible de 500mA. Un fusible es básicamente un alambre que se romperá si más corriente de lo que es valorar pasa a través de él. Saliendo de F1 (todavía 5Vdc) es la conexión con la etiqueta USBVCC que está conectado a un juego USBVCC que se muestra en el segundo esquema. Esto está conectada a un FDN304 que creo que es un MOSFET P. Un MOSFET P es un interruptor electrónico.
Technobabble: Creo que lo siguiente es correcto. Si se conecta una fuente de alimentación, voltaje VIN es 9 V. Las dos resistencias forman un divisor de tensión que hace CMP sobre 4,5 V. El otro pin del comparador de U1A está en 3, 3V. así que la salida es alta. Este voltaje en el MOSFET P cierra apagado tan USBVCC pasa nada. Pero 5V es suministrado por la fuente de alimentación desde el último paso.
Ahora cuando no hay ninguna fuente de alimentación conectada, Vin es 0V y RN1A trae CMP hasta OV por lo que la salida es baja y el MOSFET P pasa USBVCC a los + 5V y alimenta el resto de la Arduino.
Para resumir, si se conecta una fuente de alimentación externa, que provee el + 5V. Si el USB está conectado y no hay ninguna fuente de alimentación conectada, entonces el USB suministra el + 5V.
Punta: Algunos de los Arduinos mayores tienen una conexión de puente donde usted que el usuario tiene que seleccionar la potencia de la fuente fuente. Si el circuito no funciona, compruebe que este puente es donde debe estar.
Consejos: El USB puede suministrar un máximo de 500mA de corriente. Si el circuito requiere más que eso, entonces probablemente no funcionará muy bien. Puede que tenga otra fuente de alimentación.
Debido a diseños de circuitos diferentes, 5V en el USB no puede ser de 5V. Podría ser alrededor de 4.75V. Esto podría ser un problema en algunos circuitos. Voy a intentar explicarlo en un paso posterior.
