Arduino electrónica 101 (1 / 6 paso)

Paso 1: Electrónica básica

Uno de mis primeros experimentos en electricidad fue cuando estaba de ocho. Creo que nosotros estábamos estudiando electricidad en Lobatos y Lobeznas. Estudiábamos sobre voltajes y cargas y circuitos completos. Tuve un destello de brillo (a mal no era una luz intermitente de advertencia). Me imaginé un circuito completo de todo lo que necesitaba era un cable así que tomó los dos extremos del alambre y había enchufado a una toma de CA. Kaboom! Seguro que tuve un destello de genialidad. En realidad era un circuito completo, sin embargo mi papá no verlo de esa manera. NO TRATE DE ÉSTE.

Ahora se trata de una manera inusual a la electrónica de enfoque pero creo que lo hará más fácil de entender, eventualmente.

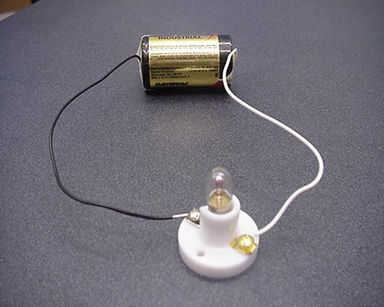

Completar el circuito: Para que nada a suceder eléctricamente, tienes que tener un circuito completo. Este es un principio fundamental. Un buen ejemplo es una linterna. El primer dibujo muestra un circuito completo. Un circuito completo consiste en una fuente de alimentación (batería), una carga (lámpara) una conexión de la fuente de alimentación a la carga (cable blanco) y una conexión de la carga hacia la fuente de alimentación (cable negro). Electricidad tiene una trayectoria de la tensión a la carga y de la carga hacia la fuente que hace un circuito completo.

Así que ¿por qué utilizo este concepto de circuitos completados? Me gusta porque puedes enfocarte en lo que les preocupa y no preocuparse por el resto de la circuitería. Si usted tiene un problema, digamos no parpadea un LED, entonces usted puede concentrarse en los componentes que se necesitan para hacer ese LED enciende para arriba y no preocuparse de todo lo demás.

Algunos ejemplos de circuito completo en el mundo de Arduino:

Potencia: Un circuito completo puede ser una batería de 6V conectada al pin Vcc de la ATmega(the load) y el conector de tierra de ATmega conectado a través de la tierra al otro lado de la batería. Vea la foto.

Está bien, así que puede haber algunas preguntas.

Algunos pueden preguntar: qué significa esta imagen. Bueno, este es un esquema y me meteré en eso en un minuto.

Otros se piden: hujo puede usted encender un chip Atmega con 6V. Técnicamente, este Atmega puede ser alimentado de 1.8Vdc a 6Vdc para que esto debería funcionar.

Otros pueden pedir: ¿cómo se puede ser un circuito completo? No hace nada. Es cierto no hace nada pero también es un circuito completo. A quién le importa te puede pedir.
La respuesta es sin este circuito completo, el Arduino no funcionará.

PDF: Un esquema es una representación pictórica de un circuito electrónico. ¿Recuerde microcontrolador Atmega328, veíamos en el último paso? Se poner la imagen en este paso también. ¿Ver poco las piernas del metal sobresale? Bueno, hay 14 de estos pines en este lado y 14 por el otro. Los pines están numerados del 1 al 28. En el lado izquierdo del chip, puede ver un recorte pequeño media luna. Eso significa que los pernos en el punto blanco es 1 y siguen en secuencia de una hacia la izquierda. La siguiente fotografía muestra una revista ilustrada de los pernos.

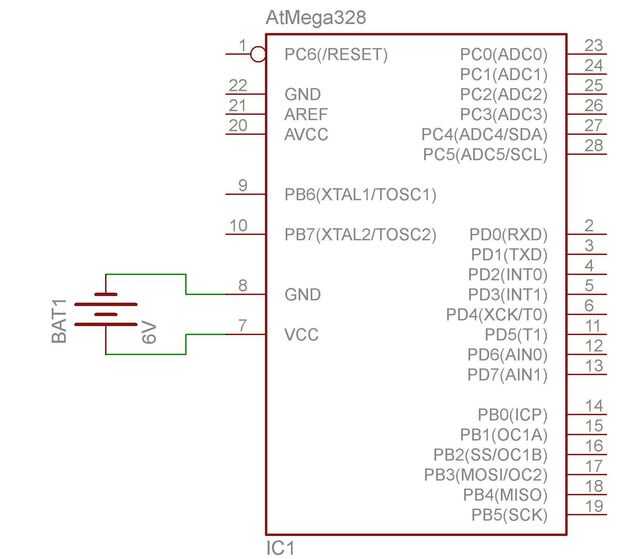

Hacia el mismo. En el lado derecho, verás un rectángulo con un montón de líneas que se pega hacia fuera. Esto simboliza el AtMega328. Hay 28 líneas y están rotuladas 1 a 28.

Así que usted puede pedir: ¿por qué no marcados 1 a 14 en la izquierda y 28 a 15 a la derecha, como en el pinout de dibujo? Bueno, algunos símbolos esquemáticos lo haré. Este es más para la funcionalidad de la instalación. Lo fundamental es lo que está conectado a qué pin número.

Technobabble: ¿Qué es ese círculo pequeño en el pin 1? Bueno, eso significa lógica negativa. Lógica negativa significa que ocurre cuando la señal es de cero voltios. Dentro de la caja, dice /RESET. Eso significa que el Atmega entra en reset cuando el pin 1 es bajo (0V). La pequeña barra (/) antes de la puesta a cero significa lo mismo. También se puede ver un 'RESET' con una línea por encima de él. Significa lo mismo. Así que cada vez que el pin 1 es bajo, el AtMega en RESET y no puede hacer nada.

Así que las líneas verdes poco en este esquema representan los cables como los cables blancos y negros del circuito completo de la lámpara de la batería.

El símbolo de la izquierda es una célula de la batería. El lado con la línea más corta es negativo y es el más positivo.

En Resumen: el circuito completo es el lado positivo de la batería conectado al pin de VCC de lo AtMega. El conector de tierra del AtMega conectado al lado negativo de la batería.

.
