Paso 5: Conexión y programación

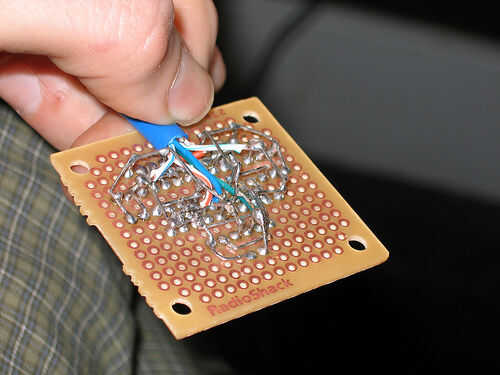

Naranja - medio superior
Orange w - mitad inferior
Azul - forma interna izquierda C
W azul - forma exterior izquierdo C
Verde - forma correcta interior C
Verde - forma exterior derecho C
Vas a querer probar las conexiones desde el otro lado del cable. Esto hace fácil tocar combinaciones aleatorias a las pilas de 3v.
Aquí está una hoja de cálculo He creado para el seguimiento de las conexiones. Si lo tuyo es diferente por alguna razón luego realizar notas, como cambios tendrán que hacerse cuando se carga el software.
Cuando empecé, utilicé un esquema número basado en las columnas. Hubo un total de 5, con los exteriores con 6 cada uno (65556). Ignorar que para la programación, ir con el 1-27, ya que es mucho más fácil de dirección en el programa. Sin embargo, es todavía útil durante la prueba, como tratando de recordar cuál es el 16 puede estar loco, pero es fácil encontrar un 3 º en la columna 4 (43). Ambos están allí para usted.

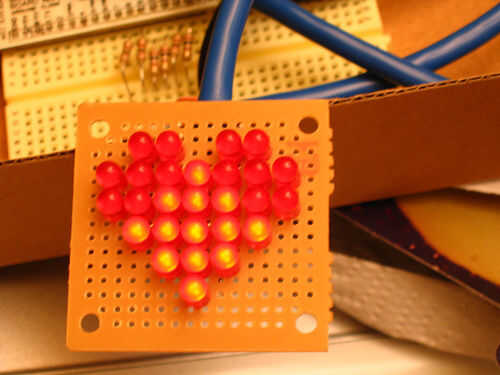

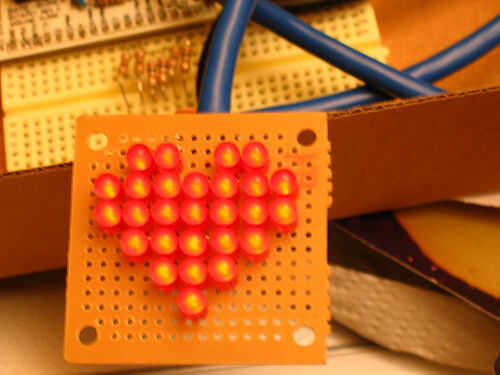

Aquí está el código fuente que usé para las dos animaciones en los videos. Recuerde poner una resistencia entre sus pines de Arduino y los cables!!
Lamentablemente existe una limitación en el tamaño de la matriz de Arduino. No estoy seguro de lo que es, razón por la cual hice una matriz de bytes para ahorrar espacio. Básicamente, usted puede tener cualquiera de las dos de las animaciones, pero no todos. Si no responde el Arduino, comentar algunas líneas de la animación y envíe sobre.
Esto es sólo la primera versión. Ya he escrito algo en proceso que puedo usar para planificar las animaciones, y una vez lo he conseguí generar código para trabajar con mi programa, te suelte demasiado. También estoy trabajando en una segunda versión del software con controles interactivos y animaciones múltiples. Te olvide actualizar una vez que he conseguido algo de eso trabajando. Suscríbete a mi blog para las actualizaciones.
