Paso 1: Materiales requeridos
-6 resistencias para que coincida con su LED utiliza 100R, pero ir aquí a la figura hacia fuera de usted mismo.
-6 + cable cable, usé Cat5 porque lo tenía ahí
-instalación de soldadura

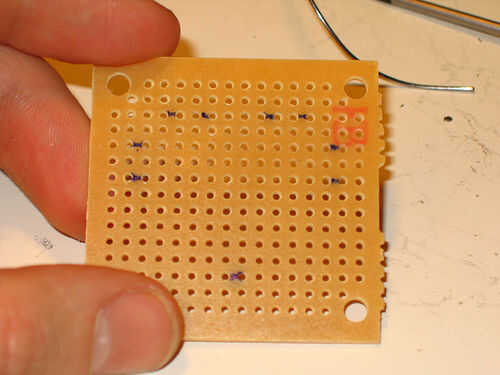

-algunos tipos de PCB de prototipo, usé de Radioshack y cabe perfectamente el corazón.
Actualización 11/02/08:

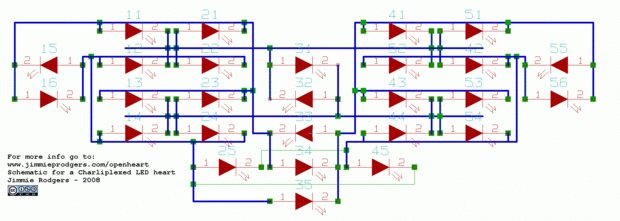

Aquí está el esquema visto desde la parte superior. Tienes que revisar que antes, durante y después de la construcción. Una vez construido, necesita probar completamente. Cada combinación de 2 cables a la batería deberá encenderse en una y sólo una, LED. Si 2 se enciende, entonces algo está mal. Habrá 3 combinaciones que no iluminan nada, así que no te preocupes y hacer una nota. Si más de 3 combinaciones no enciende, entonces probablemente tienes un corto o un LED frito.
