Arduino, el corazón de Charliplexed, justo a tiempo para el día de San Valentín. (3 / 5 paso)

Paso 3: Iniciar la estratificación.

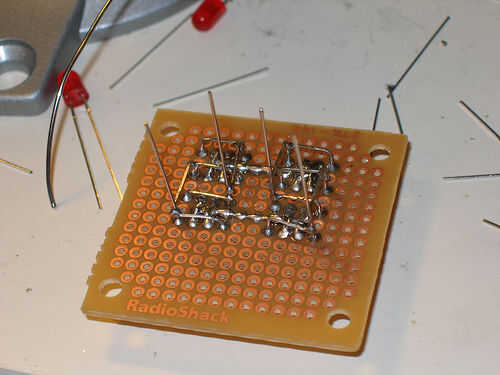

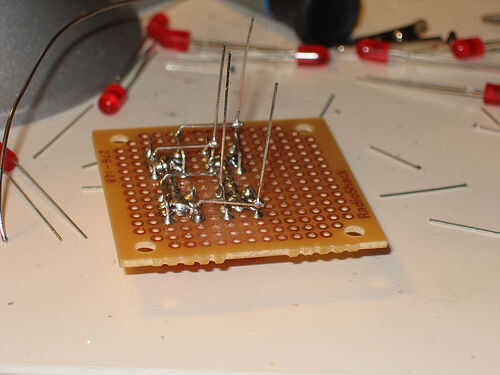

Ahora continuará la soldadura y acodar las conexiones. Esto es donde empieza a complicarse. Por lo menos vas a espejo sólo sus conexiones hasta ahora. Hagas lo que hagas a la derecha, hacer lo contrario de la izquierda. Sólo tenga cuidado de no crear ningún cortos y dar los cables doblados suficiente espacio que no corta si se movió un poco.

1. superior derecha + plomo dobla sobre la izquierda a arriba a la derecha - conducir.
2. tapa la parte inferior derecha del conjunto - plomo dobla a la derecha para hacer contacto con el + plomo.
3. hacer lo mismo para el conjunto de fondo.
4. doblar la parte superior del conjunto superior izquierda - conducir hasta la parte superior del conjunto de la parte inferior izquierda - pin.
5. doblar la parte inferior derecha + plomo del conjunto superior abajo a la parte inferior derecha + conductor del conjunto inferior.
6. hacer lo contrario en el otro lado.

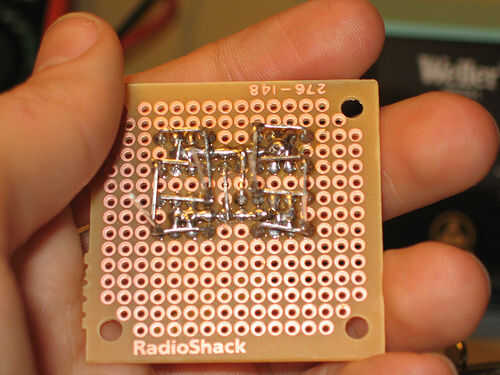

Puede parecer mal, pero vas a acabar con algo que parece dos C uno frente al otro a cada lado. Se unirán las secciones medianas superior, así como las secciones de medio fondo.

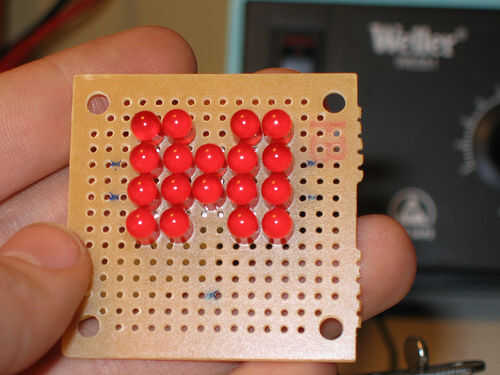

A continuación, agregue que los dos centro de LEDs en alineación opuesta uno del otro. Desea que la parte superior uno a estar en la misma alineación de todos los demás hasta ahora y el inferior que lo contrario. Luego conectas el - a la parte inferior uno a uno + de la parte superior y luego a la conexión del centro superior. Entonces puede hace lo contrario de los otros dos y conecta a la conexión del centro inferior.

Será un total de 2 conexiones separadas de cada lado, con el 2 en el centro. El inicio de las conexiones totales 6. Ahora solo necesitamos rellenar las otras combinaciones posibles (un total de 30).
