Arduino DIY 3D gesto IR Sensor (3 / 6 paso)

Paso 3: Diagrama y consejos

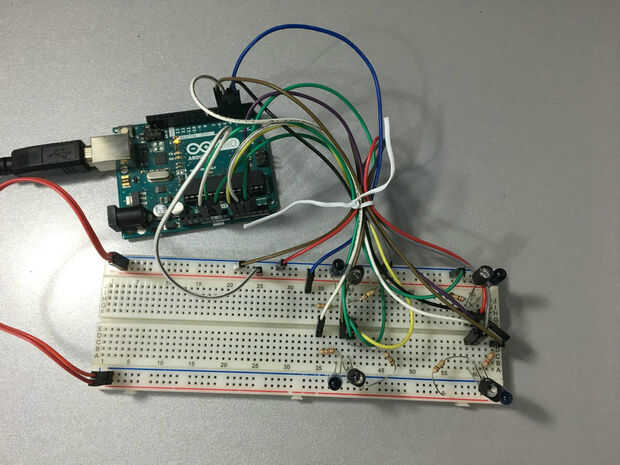

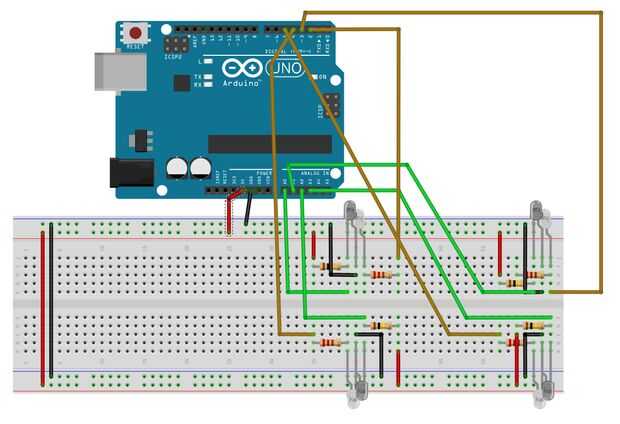

Es necesario conectar todos los componentes en el diagrama. Dependiendo de la distancia entre los sensores que tendrá que girar un poco por lo que su ángulo es menor que 90 °, apuntando hacia el exterior. La distancia recomendada entre ellos es de 5 cm * 5 cm o 6 cm * 6 cm. Usted puede separar más pero usted tendrá que usar más poderosos LEDs. Si hay suficiente distancia entre los sensores que se necesita girar. De lo contrario, el Arduino no detecta con precisión el tipo de gesto.

Nota: los sensores IR están conectados de una manera sesgada inversa (5V---100kO---A0 y IR fotodiodo cátodo (-), fotodiodo IR ánodo (+)---GND)
