Paso 3: Bass Drum Show de luces

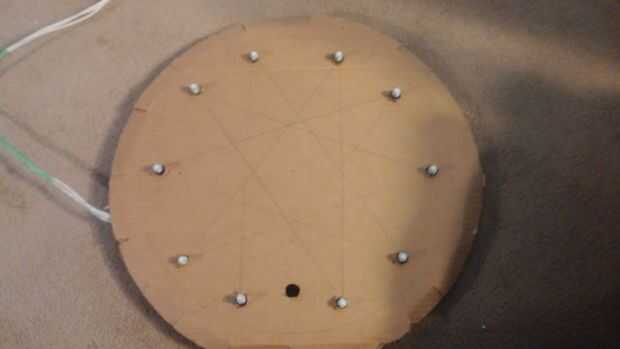

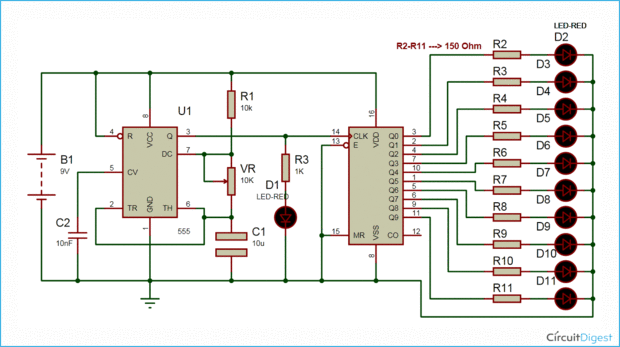

Comencé esto antes de que incluso pensé en usar un Arduino, por lo que es más o menos autónomos. Consiste en diez 12 voltios T10 LED automotriz conectado a un chip de contador de década CD4017 y un temporizador 555. Hay una resistencia variable para controlar la velocidad de los destellos. Arduino controla esto mediante la activación de un relé que envía 12 voltios a esta configuración. El diagrama muestra resistencias para cada uno de los LEDs (R2 - R11), pero desde que estoy utilizando los 12 voltios de T10, estos no son necesarios.

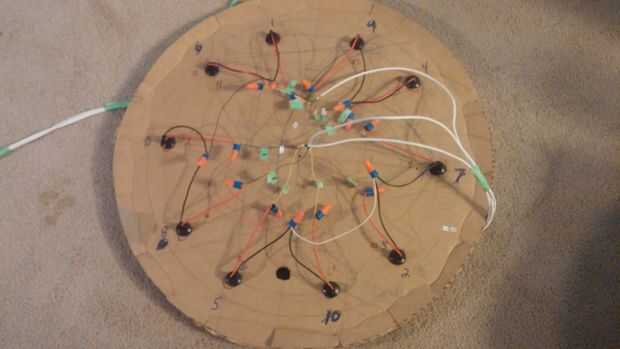

La configuración es sólo un circuito de luz chaser. Posición de los LEDs en el orden que desea que flash y su programa está listo para deslumbrar. Lo bueno es que cambiando que el diseño de la muestra requiere sólo moviendo los hilos en el protoboard. Me gusta el modelo que tengo ahora, pero usted puede elegir cualquier dibujo que te gusta. Puede agregar más LEDs si enlazas a otro CD4017. década 2 contadores le daría 18 LEDs. He aprendido mucho de este enlace http://www.brighthubengineering.com/diy-electronics-devices/87667-build-an-interesting-light-chaser-circuit-by-cascading-4017-ics/
Usted también puede consultar este instructable por jensenr30 en el.
