Arduino controla colmena fumigador / ambientador de aire (2 / 9 paso)

Paso 2: Control de procesos peligrosos

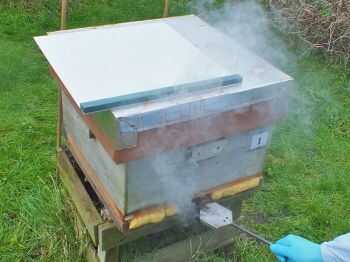

La foto de arriba muestra una colmena ser fumigada con ácido oxálico con el pan tradicional calefacción eléctrica insertado en la entrada de la colmena. A menos que el apicultor lleva la máscara adecuada, estarán expuesto a vapores ácidos muy tóxicos.

La pregunta que todo el mundo pedirá 'Podría no tener un cable muy largo para la calefacción pan dispositivo?' y '¿por qué ir a todos los problemas de hacer un controlador?' también es '¿por qué no sólo tiene una batería y un interruptor grande para manejar el dispositivo?'

Todas estas preguntas son muy que vale la pena. Oxálico humos son tóxicos para los seres humanos y sí, podríamos tener un cable largo, un interruptor y una batería y se esconden en un bunker subterráneo mientras operando el dispositivo de forma remota. O podríamos utilizar los productos existentes en el mercado, que inevitablemente el apicultor a vapores desagradables ácido oxálico.

Como ingenieros es nuestros trabajos muchas preguntas incómodas de preguntar y mirar los posibles problemas en detalle. Créanme, esto volverá loco tu jefe y pronto comenzará a gritar obscenidades en su dirección general.

Si nos fijamos en este dispositivo en particular, nos podemos atormentar a nuestro jefe imaginario con las siguientes preguntas y afirmaciones:

"Brian, necesitamos poder evitar que el apicultor de exponerse a los vapores de ácido oxálico"

"OK Tecwyn, te ponemos el dispositivo en un cable largo con un interruptor grande y esconderse en un búnker"

"Errrrr... Bien... No es absolutamente tan simple como eso. También tenemos que ser capaces de controlar la temperatura a la que calentamos el polvo"

Al que contesta a Brian: "ingenieros sólo queréis encontrar problemas con todo. ¿Qué es la materia con ustedes chicos?

"Errrrr... Sí... Pero ese es mi trabajo ¿no?

"No", dice Brian, "su trabajo es hacer este dispositivo lo más rápido y barato como sea posible".

"También tenemos que hacer que el dispositivo esté frío antes de que el apicultor intenta poner más polvo en él"-digo, nerviosamente.

Por este tiempo Brian, mi jefe imaginario, es alcanzar una botella grande de whisky en su sorteo de escritorio.

"También necesitamos luces o sonidos para indicar que el dispositivo está produciendo humos".

Brian, responde: "bien usted ha sólo tuvo éxito en convertir a un producto barato $50 en algo diez veces tan costoso. Estás tratando de quebrar la empresa?"

"No" respondo, "Tenemos que asegurarse de que el aparato hace su trabajo correctamente y no daña el apicultor".

Brian ahora bebe el whisky, alcanza en su escritorio dibujo para su escopeta de acción de la bomba y funcionar fuera del edificio lo más rápido posible con disparos detrás de mí.

Personalmente, no te puedo dar mi jefe imaginario la satisfacción de verme tomar atajos y producir una segunda máquina de fumigación tipo con ningún sistema de control adecuado, por lo que debe, yo simplemente debo hacerlo correctamente o no.

Finalmente, calma y escribir una lista de todas las funciones deseables de mi controlador, preguntando si todavía tengo un trabajo imaginario para ir a la mañana:

  1. Debe advertir al apicultor que los gases están a punto de ser producido por lo que puede a pie a una distancia segura o colóquese una máscara adecuada.
  2. Se debe controlar la temperatura a la que el ácido oxálico en polvo se calienta a por lo que no es 'cocción excesivamente cocinada' o 'cocer'.
  3. Debe decir el apicultor si el dispositivo está todavía caliente para que no intente agregar más polvo demasiado pronto.
  4. Debe tranquilizar el apicultor que todo está funcionando correctamente, o si hay una falla en alguna parte.

Entonces busca en el dispositivo:

  1. Debe tener un ventilador para soplar el humo en la colmena.
  2. La bobina de calefacción debe producir suficiente calor para vaporizar el polvo bastante rápidamente.
  3. La bobina de calefacción debe tener una razonable expectativa de vida, por lo que no se debe operar a un muy alto poder.
  4. Todos los cables eléctricos deben sujetarse firmemente.
  5. Deberá analizarse adecuadamente para verificar si hay cortos circuitos y fugas.

Esperemos que Brian estará de mejor humor mañana.

En cuanto a la Arduino, el código para advertir al apicultor que la temperatura de la olla es demasiado alta para el relleno inmediato sería algo como esto:

al mismo tiempo (calor > 100) {}
calor = thermocouple.readThermocouple(CELSIUS);
LCD.Clear();
lcd.setCursor(0,0); LCD.Print ("por favor espere mientras");
lcd.setCursor(0,1); LCD.Print ("el dispositivo se enfría");
lcd.setCursor(0,2); LCD.Print ("hasta abajo 100");lcd.print((char)223);lcd.print("C");
lcd.setCursor (0,3); lcd.print ("sonda Temp:");lcd.print(heat);lcd.print((char)223);lcd.print("C.");
tono (A2, 300, 100); reproduce un sonido de 300 hz para 100 ms
Delay(3000);
}

En este poco de código, se lee el sensor de temperatura del tipo K y su valor es declarado 'calor'. Entonces se borra la pantalla y se imprime un mensaje para contar el apicultor que la olla es demasiado caliente y que él debe esperar hasta que se enfría. Un ruido de alarma se emite cada 3 segundos como los bucles de código. El controlador permanece en este 'mientras' bucle hasta que se cumplan las condiciones del bucle es decir. que el 'calor' ya no es mayor que 100 º c.
