Actualización (01/2014): corrección de los esquemas y cuadro actualizado a cumplir con la configuración actual (no es necesario final pero al menos más fiable que la versión anterior).
Este instructable sigue mi anterior uno (
Ahora tenemos una buena comprensión de lo que es enviado por el mando a distancia, podemos hacer nuestras propia.
Igual que el anterior instructable, este circuito se hizo hace algunos meses, por lo que se trataron de múltiples soluciones, conduce a una configuración bastante extraña.
La instalación es del tipo:
Un servidor (Pi u otro) aloja un sitio web que presenta los comandos
Conectado al servidor (USB) es un Arduino con un escudo personalizado con un LED IR.
Este instructivo cubre el Arduino conectado por USB, el circuito asociado y la programación.
BOM:
-Un Arduino, con auto reset desactivada (usé un tablero seeeduino, tiene un interruptor para desactivar la función de rearme automático, pero existen soluciones para desactivar la función con cualquier arduino) - http://www.seeedstudio.com/depot/Seeeduino-V30-At...

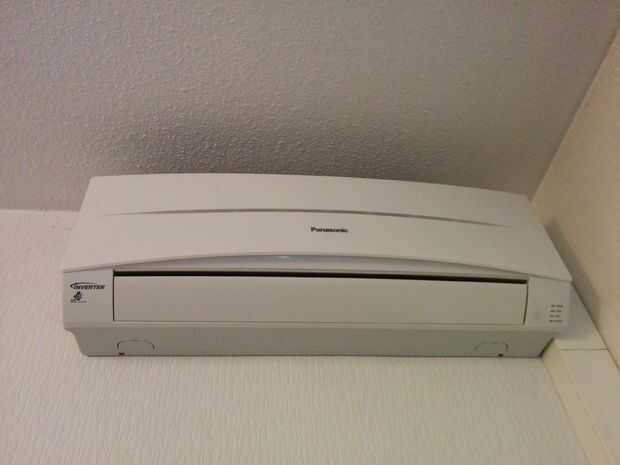

-Un LED de infrarrojos. Ser cuidadosos acerca de las características, tales como la corriente máxima en ráfaga y ángulo de emisión de luz (cuanto mayor el ángulo más fácil es apuntar el acondicionador de aire, pero al menos es el alcance)
-Un transistor NPN
-Un conjunto de resistencias
-Un LED RGB se utiliza aquí pero no es necesario
Este proyecto está muy por debajo de 30$, si ya tienes un arduino sería menos que 2$ creo
Nota: Como el proyecto es antiguo (aunque todavía en curso... más bien como "en pausa" realmente) he actualizado para que los esquemas y fotografías son más precisos y también limpiar y simplificado el código para que sea comprensible aquí. Pero hacerlo me podría haber roto hasta cierto punto así que no dudes Dime si usarlo y de problemas.

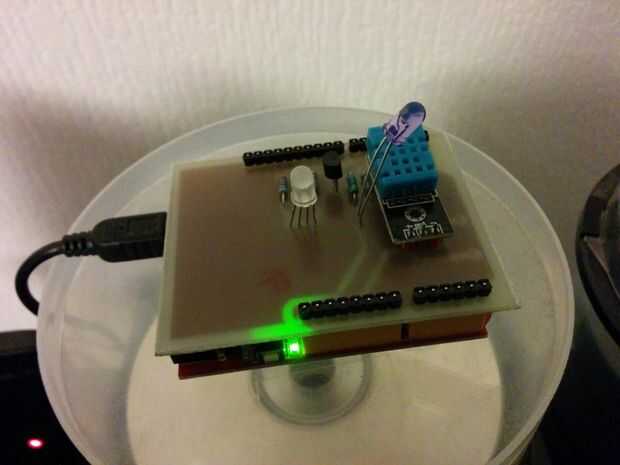

Como se puede ver en la foto caja no ha sido lastimada durante este instructable (creo que se imprimirá uno algún día). ;)
