Arduino: Control de servos con botones (3 / 10 paso)

Paso 3: Conectar los botones a la Arduino

  1. Conectar 2 cables de puente (cablesverde y blanco en el cuadro 1) en el mismo punto de conexión en los botones que se conectan las 2 resistencias (cuadro 1)

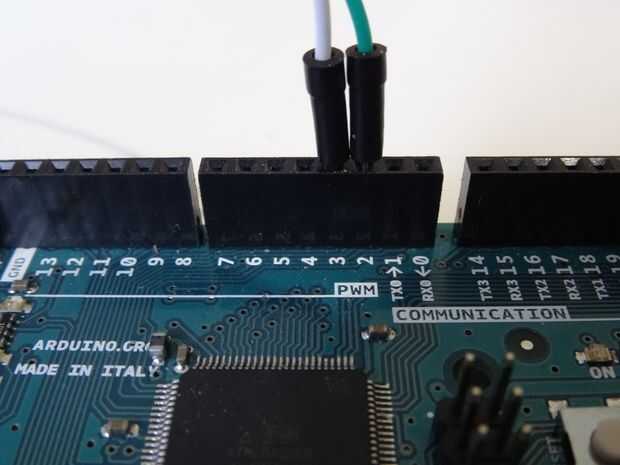

  2. Conecte el otro extremo de uno de los cables (cable verde) al Pin Digital 2 de la placa de Arduino (foto 2)
  3. Conecte el otro extremo del segundo cable (cable blanco) al Pin Digital 3 de la placa de Arduino (foto 2)
  4. Conectar 2 cables para la alimentación (cable rojo) y tierra (alambre negro) del Bus de energía del tablero (foto 3)
  5. Conectar el otro extremo del cable de alimentación (cable rojo) con el pin de alimentación de 5V de la placa de Arduino (foto 4)
  6. Conecte el otro extremo del cable de tierra (cable negro) con el conector de tierra de la placa de Arduino (foto 4)
