Arduino consola Dot Matrix (1 / 7 paso)

Paso 1: Lo que usted necesita...

Componentes:

  1. Arduino Uno (1) (sparkfun)
  2. ATmega328P microcontrolador (1) (sparkfun)
  3. MAX7219CNG (2) (sparkfun)
  4. 2,379" pantalla de matriz de punto bicolor (1) (sparkfun)
  5. Botones o interruptor táctil (7) (sparkfun)
  6. Zumbador (1)
  7. 5mm LED (5)
  8. Resistencia (15)
  9. Condensador (6)
  10. Junta de 165 mm X 73 mm PCB
  11. Base de IC (opcional)
  12. Batería de ion de litio (1) (sparkfun)

Herramientas:

  1. Cautín y soldadura
  2. Pistola de pegamento
  3. PCB del taladro (de hecho el pcb sólo a mano)

Habilidades:

  1. Buena habilidad para soldar y prototipos es necesario

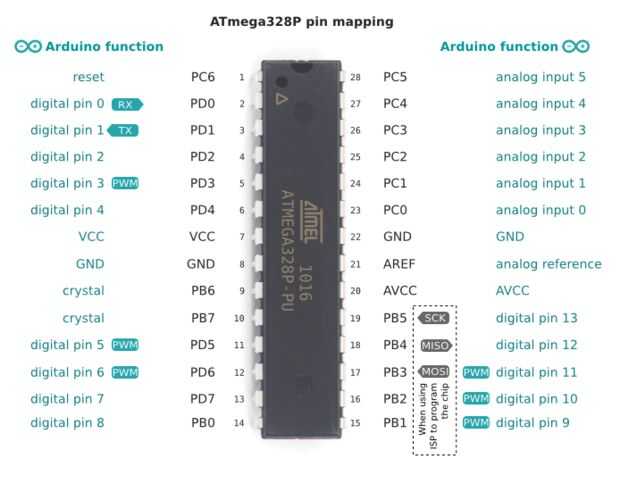

Arduino Uno se usa para programar el ATmega328P. ATmega328P es el microcontrolador principal del tablero de Arduino Uno y lo usé solo para mi proyecto. Para saber cómo usar independiente ATmega328P puede seguir "De Arduino a un microcontrolador en un protoboard".

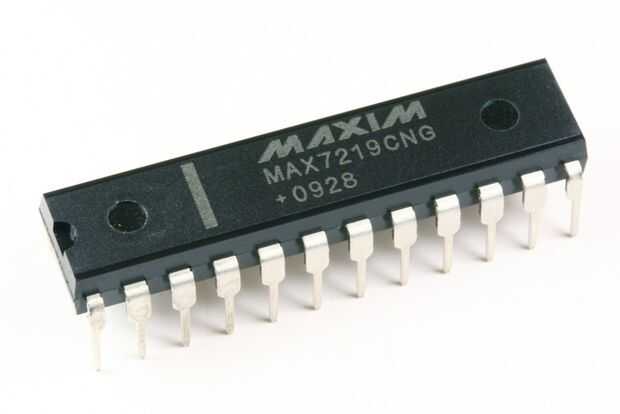

MAX7219CNG se utiliza para conducir la pantalla matriz de puntos. El MAX7219CNG es un controlador compacto, serie display de cátodo común entrada/salida que puede interconectar microprocesadores para displays de LED numéricos de 7 segmentos de hasta 8 dígitos, gráfico de barras muestra o 64 LEDs individuales. Incluido en el chip es un decodificador de BCD código B, circuitos de análisis multiplex, segmento y el número de conductores y un 8 x 8 RAM estática que almacena cada dígito. Comunicación con el MAX7219 se logra a través de una cómoda interfaz serial de 4 hilos (compatible con SPI). Dígitos individuales pueden abordar y actualizados sin reescribir toda la visualización. Sólo una resistencia externa es necesaria para establecer el segmento actual de todos los LEDs. El IC también incluye un modo de baja potencia apagado 150μA, control de brillo digital y analógica, un registro de scanlimit que permite al usuario Mostrar de 1 a 8 dígitos y un modo de prueba de que las fuerzas de todos los LEDs. Detalles están disponibles en la hoja de datos.

Si usted es nuevo en soldar le puede seguir el instructivo: Cómo soldar - los secretos de la buena soldadura

Guía Sparkfun.com: Cómo soldadura - soldar a través del agujero
