En este proyecto de Arduino te mostraré cómo hacer una mini matriz de punto pantalla utilizando dos módulos de 8 por 8 LED tablero.
Para este proyecto usted necesitará los siguientes componentes:
- Board compatible con Arduino
- Cables de puente
- Placa de prototipado
- Cable USB para la placa Arduino
- Dos pantallas de matriz de punto de 8 por 8
Descargas proyecto:
Para comenzar este proyecto que necesitará cargar el código del proyecto en la placa Arduino, va a utilizar el IDE de Arduino para hacerlo.
Antes de que podemos subir el código a la Junta primero instalar la biblioteca de MaxMatrix , esto se puede hacer descargando la biblioteca y extraerlo en el directorio de las bibliotecas.
entonces podemos iniciar el IDE de Arduino y abra el archivo de código del proyecto, en este archivo que usted puede ingresar la cantidad de módulos de exhibición usados y el texto que desea que se muestre. Ahora podemos conectar a la placa Arduino al ordenador y cargar el código.
Con el código en la placa Arduino, podemos conectar la placa a los módulos de exhibición.

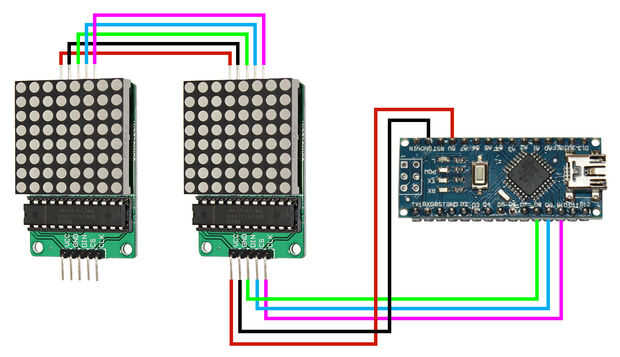

Voy a insertar la placa Arduino y matriz de punto muestra en la placa, seguida de los pines de entrada del primer módulo de conexión a los pines de Arduino. Luego conecte las clavijas de salida del primer módulo del segundo. Usted puede continuar conectar más módulos a la cadena, pero usted necesitará especificar cuántos usas en el código.
Conexiones de Arduino con módulo:
- Pin digital 10 -> CLK
- Pin digital 9 -> CS
- Pin digital 8 -> DIN
- GND -> GND
- 5V -> VCC
Ahora podemos encender de la placa Arduino, ahora debería ver el texto en las pantallas.
