Arduino Bluetooth garaje puerta Control con sensores y personalizable aplicación Android (5 / 6 paso)

Paso 5: Conexión de Sensor de interruptores y relés para Arduino con HC-05

Es stronly recomienda que desconecte el jumper de la placa de relé VCC/JD y conectarse a una fuente de alimentación separada + 5 JD y GND.

Dejando VCC conectado a Arduino + 5. El arduino no tiene suficiente corriente a las bobinas, puede dañar arduino, dejando el puente no proporciona protección de aislamiento de circuito.

Los interruptores reed son convenientes a las puertas, tienen como activo con un pequeño imán pegado en la parte móvil de la puerta. Puede ser sustituidas por microinterruptores. El código utiliza pullups de resistencia interna, por lo que basta llevar el pin a tierra para activarla. No necesita ninguna resistencia. Los botones pueden tener puntos en común.

Cada interruptor va a una puerta separada para ser monitoreado ya está abierta o cerrada.

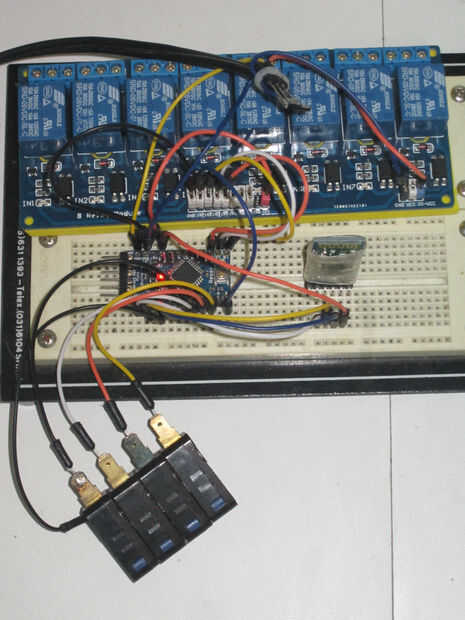

Puedes ver en las fotos 4 interruptores soldados juntas para propósitos de prueba y un interruptor de láminas.

Observe ahora el módulo bluetooth está conectado a los pines 0 nd 1 RX TX del arduino. Mientras que este pines están conectados no puede cargar cualquier sketch en arduino, simplemente desconéctelos para hacerlo.

-Relé de 9-10-11-12 pines de arduino

VCC a VCC

JD a fuente de alimentación 5v

GND a GND

-Interruptor sensor pines 4-5-6-7 de arduino

Común a GND

-Bluetooth módulo

Tx de BT a Arduino de Rx 0

Rx de BT para Arduino TX 1

VCC a Arduino + 5

GND a GND
