Arduino binario 7 segmentos Display reloj y calendario (4 / 5 paso)

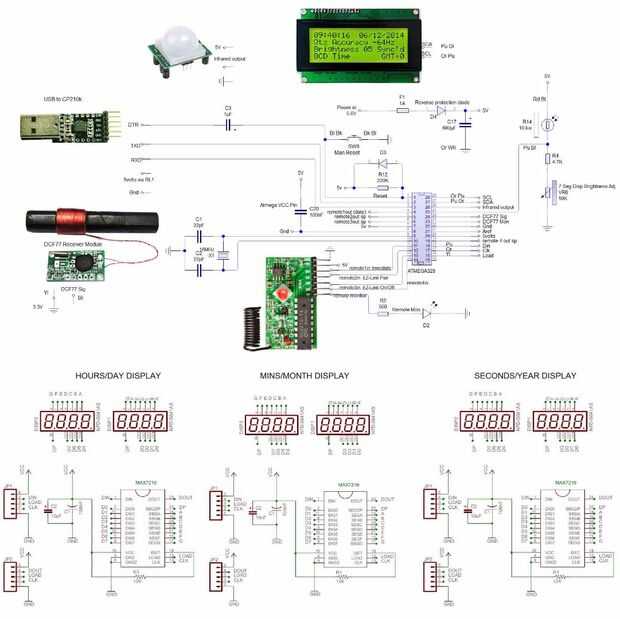

Paso 4: Esquemas y cableado

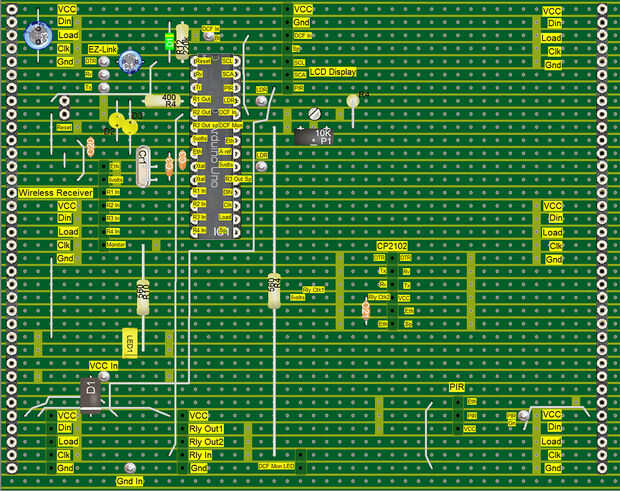

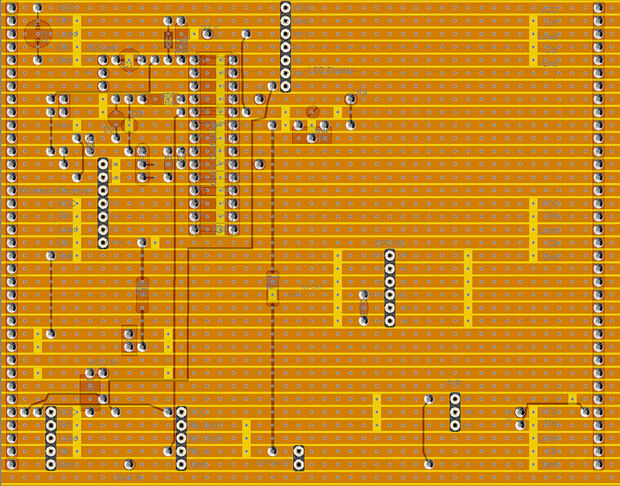

Cableado de este reloj es muy directo como los módulos de exhibición montados. Tapones de ajuste encabezado a la veroboard a tomar los tres módulos de LED.

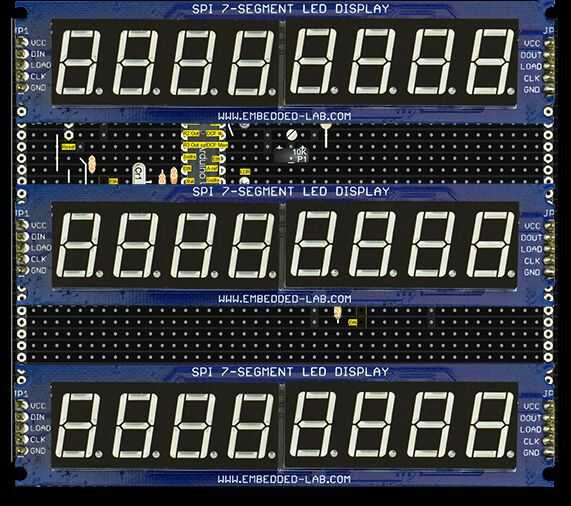

Cada módulo de display de 7 segmentos tiene 6 conexiones de Vcc, Gnd, duda, estruendo, carga y CLK.

VCC, GND, carga y CLK sólo están conectados en el primer módulo de la Arduino luego enrollado hacia fuera para el siguiente módulo etc.. DIN, va en el primer módulo y duda del primer módulo se conecta al estruendo del 2 º módulo etc..

La pantalla LCD sólo tiene 4 conexiones 5v, Gnd de los carriles de la energía y SCL y SDA conectan al Arduino.

El USB CP210K módulo puede omitirse si en el tablero de programación de Arduino no es necesario. En este caso el Arduino tendrá que ser retirado luego programados en la placa de desarrollo etc..

Necesite el receptor DCF77 es 3.3v propia energía. Usted puede comprar 3.3v módulos listos de ebay.
