Arduino BiCMOS Curve Tracer (2 / 5 paso)

Paso 2: Conectar el circuito

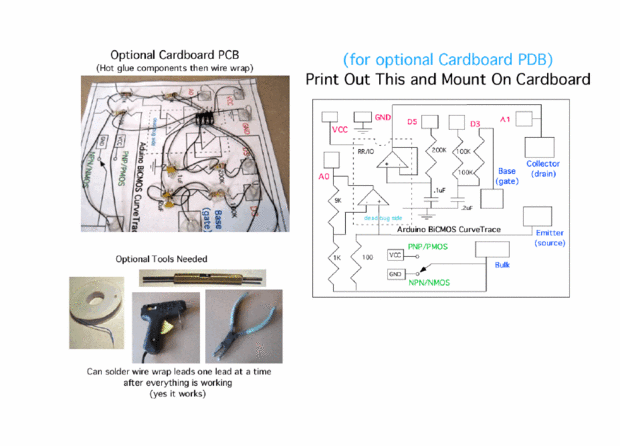

El circuito es bastante simple para un protoboard sin soldadura. Pero este tipo de circuito tiende a querer utilizar más de una vez. Una alternativa es imprimir el esquema que se muestra en la derecha y el pegamento a la cartulina. Luego pegamento caliente todos los componentes en su lugar y alambre envuelven el circuito. Después de que todo está funcionando, un lado de la envoltura del alambre de los componentes de soldadura en un momento parece que no tiene ningún problema con el pegamento de fusión. Aquí se describe las técnicas de cómo hacer la envoltura del cable.
