Paso 3: Cómo empezar
Me gusta mucho estos consejos porque se puede ver el LED enciende para arriba cuando está transmitiendo. También debe asegurarse de que tener los últimos drivers FTDI en tu ordenador (puede obtener los controladores más recientes en las páginas web del producto).
Desglose básico de FTDI Sparkfun 3.3V
http://www.Sparkfun.com/products/10009
Amigo de Adafruit FTDI
http://www.Adafruit.com/index.php?main_page=product_info&cPath=18&products_id=284

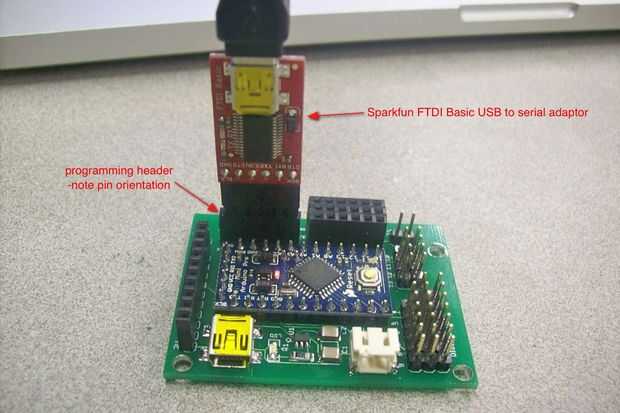

Simplemente enchufe el desglose básico de FTDI en la programación en el tablero de regulador y conectarlo a un ordenador mediante un cable de mini-B USB. Asegúrese de alinear los indicadores GRN y BLK.
Si está utilizando un Arduino con construido en USB entonces no necesitas un USB al adaptador serial-it de incorporado en la placa Arduino. Simplemente conéctelo a un ordenador mediante un cable USB y eres bueno para ir.
Entorno de programación
Ahora necesitas descargar el software de Arduino que se encuentra aquí:http://arduino.cc/en/Main/Software
En el momento de escribir esto estoy utilizando Arduino 0018. Si desea utilizar la nueva Arduino Uno o Mega2560 entonces usted debe utilizar la última versión (0021 en este momento) como la ONU y Mega2560 utiliza un tipo diferente de USB para conexión en serie que no es compatible con versiones anteriores.
Recomiendo también leer la guía del entorno Arduino aquí:http://arduino.cc/en/Guide/Environment

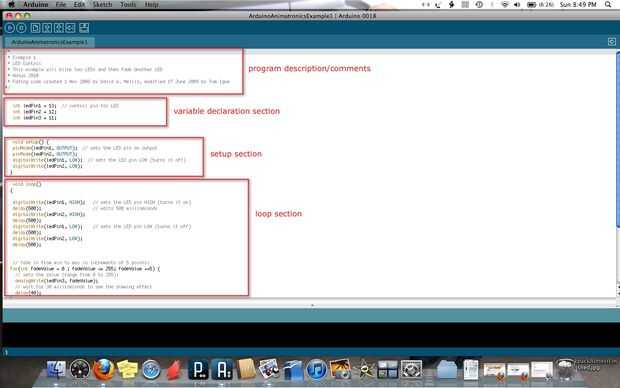

El código que utilizas tiene varias partes:
1. programa Descripción y comentarios-
Esto es donde te dice lo que hace el programa
2. variable declaración sección-
Esto es donde se asignan los pines de entrada/salida, etc..
3. configuración de sección-
Esto es donde configurar pines como entradas o salidas, etc..
4. lazo sección-
Este es el programa que se ejecutará en base en las condiciones de las secciones de configuración y variables.
Cuando el programa se ejecuta primero definirá las variables, luego ejecutar la sección de configuración una vez y luego se ejecuta la sección de bucle una y otra vez.
Así que lo que haces es abrir el software de Arduino, añadir (o escriba) el código (llamado un boceto), verificar (compilar) su código, conectar tu Arduino al ordenador, seleccione la conexión USB/serie, seleccione el tipo de Arduino que usa luego carga el código para el Arduino.
Aquí está el proceso de-
1. abrir código del Arduino ventana y añadir/escritura-
Solo abrir el programa de Arduino y pegar el código de ejemplo que desea utilizar en la ventana (o escribir su propio código).
2. verificar-
Presione el botón de verificar para compilar el código. Le informará si hay algún error con su código.
3. Conecte el tablero
Conecte la Junta servo al ordenador mediante el USB al adaptador serial - si está utilizando un Arduino con USB incorporado luego a Arduino directamente a su computadora.
4. Seleccione conexión-
Esto dice el adaptador USB a serie que puerto serie vas a utilizar. Uno para seleccionar está etiquetado como principio /dev/tty.usbserial tan en el menú superior ir a herramientas > Serial Port > /dev/tty.usbserial-(insert aquí el nombre de puerto)

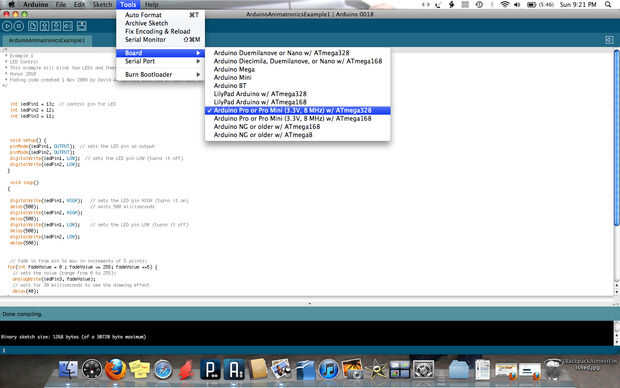

5. Seleccione Junta-
Esto indica al programa de Arduino que junta versión está utilizando. En el menú superior ir a herramientas > Junta Directiva > Arduino Pro o Pro Mini (3.3V, 8 Mhz) w / ATmega328 si estás utilizando la placa de servo Mini Pro o elegir el modelo correcto de Arduino.
6. cargar código-
Presione el botón upload para enviar el codigo a tu Arduino.
Eso es todo!
