Si tiene una fuente de voltaje DC, permite decir 10 voltios por ejemplo, puede crear un árbol de resistencias usando División de voltaje para hacer varios "tap" puntos para el circuito.
Decir que desea ser capaz de obtener 2 voltios, 4 voltios, 6 voltios, 8 voltios y 10 voltios para algunos diseño de circuito y todo lo que tienen disponible es de 10 voltios y tierra.
El único componente que necesitamos es resistencias.
Su primera reacción puede ser que esto va a perder mucho poder, pero se verá al final que si utiliza valores de alta resistencia, no será. Más los valores de resistencia ir, cuenta con el menor uso de la energía del árbol.
El diseño de obras de división de tensión, la ecuación es
Vout = (Vin)*((R2)/(R1+R2))
Donde R1 será las resistencias en la parte superior de cada punto del grifo, y R2 serán las resistencias por debajo de cada punto del grifo.
Utilizando el mismo resistor valores que podemos crear uniformemente separan puntos de tensión, si queríamos un patrón irregular podríamos usar valores de resistencia diferentes para hacerlo.

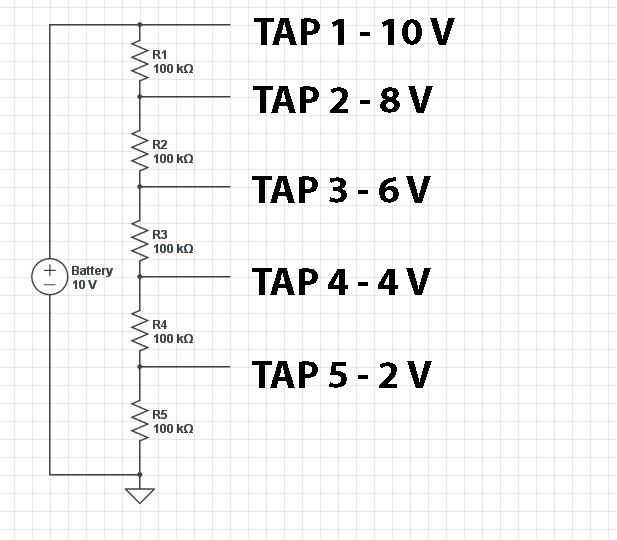

Aquí está nuestro ejemplo de arriba:
Contamos con 10 voltios y tierra
Queremos 2 voltios, 4 voltios, 6 voltios, 8 voltios y 10 voltios para el circuito
Vamos a utilizar valores de resistencia de 100 kOhm (para este ejemplo, puede utilizar los valores que desea para su aplicación)
Se puede ver en la imagen la tensión medida en cada uno de los puntos de entrada a lo largo del árbol. También, porque estoy usando 100 kOhm resistencias, mi corriente es uA 20, para que uso de la energía es sólo 0,2 milivatios. Nada mal para un diseño tan simple.
Esta técnica puede ser muy útil para crear puntos de tensión en circuitos. Se utiliza mucho con los circuitos de comparación en comparación con los niveles de salida.
Ver mi ejemplo de un circuito comparador aquí:
Y eso es todo, el voltaje de árbol muy fácil de usar y entender, puede ser configurado para no llamar demasiado poder y puede ser muy útil.
NOTA ***
Si se usa en un circuito, no se puede conectar las ramas directamente a las cargas. Es necesario incluir un amortiguador en cada extremo de las ramas. Por lo general usar un amplificador operacional buffer o comparador, pero hay diferentes opciones. La segunda imagen muestra la configuración de búfer de un op-amp. Mediante esta conexión, la fuente (rama) ve la carga como resistencia infinita y mismo con la carga en la fuente. Amplificador operacional tenga corriente de fuga (ningún componente es perfecto) pero en su mayor parte esto es insignificante.
