Aprender y construir un drone especificaciones de raza (5 / 14 paso)

Paso 5: Mi estructura con impresión 3d

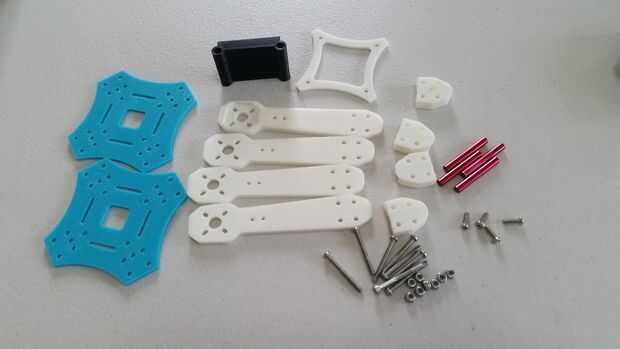

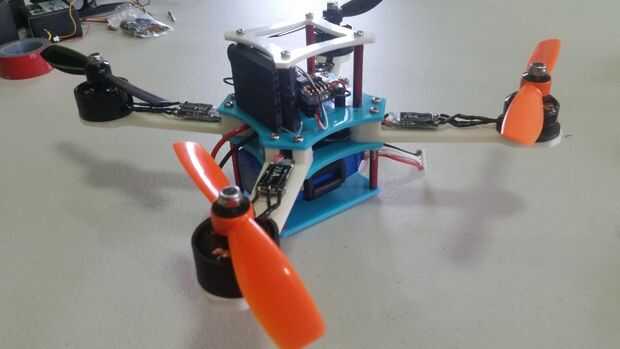

Mostrará usted chicos mi último proyecto! Tiene un 3d impreso marco con las piezas similares a un marco de 250 ZMR

Es uno de los clásicos X marco de configuración,

Mi diseño se basa de http://www.thingiverse.com/thing:1090719

Diseñé mi Quad para tener una batería de cubierta en la parte inferior para evitar un duro aterrizaje

Mis partes son para drones racing por lo que se podría pensar es demasiado pero tengo que decirles chicos que esta configuración es un poco difícil de acostumbrarse.

Lista:

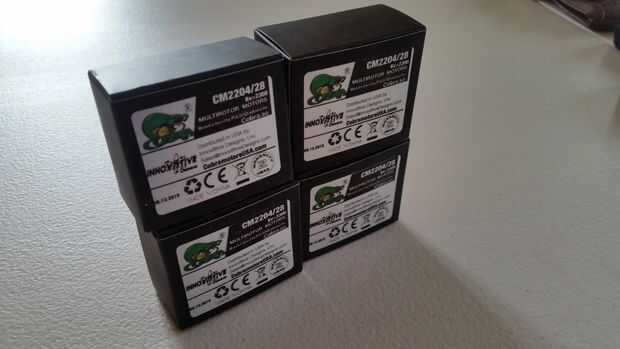

Motores: 4 x Cm2204 Cobra 2300kv 83.96$

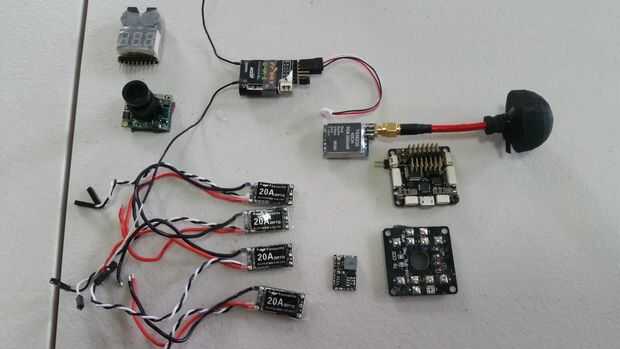

Controlador de vuelo: SP racing F3 "deluxe" 78.99$

SALIDA: 4 x abejita ESC 20a 68$

Receptor: FrSky D4R-II 4ch 2.4 Ghz receptor de ACCST (w/telemetría) 24.99$

3D impreso piezas: 30$

---------------------------------------------------------------------------------------------------

Configuración del FPV 34,8$

TS5823S Multirotor 40CH accesorio transmisor 5.8GHz 200MW

Cam de fpv CCD Sony 700tvl

Total 320.74$

Es sin el monitor, transmisor y cargador

----------------------------------------------------------------------------------------------------
