Aprender y construir un drone especificaciones de raza (9 / 14 paso)

Paso 9: Montaje 3 "PDB"

Haz una placa de fondo y poner una correa a través de él, utilizar una correa de oveja negra del equipo, estas correas tienen estas textura gomosa, por lo tanto, asegurar las baterías li-po mientras vuelas.

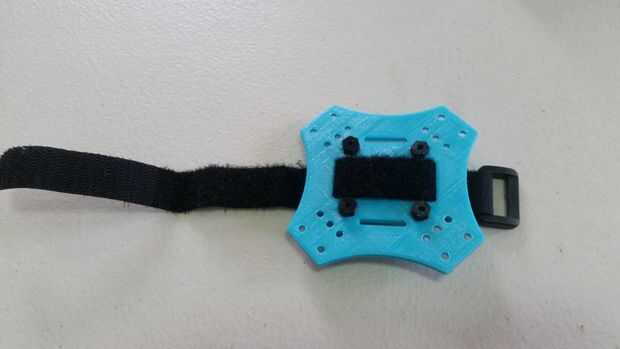

1. Coloque la correa en la placa inferior "cuadro para la referencia"

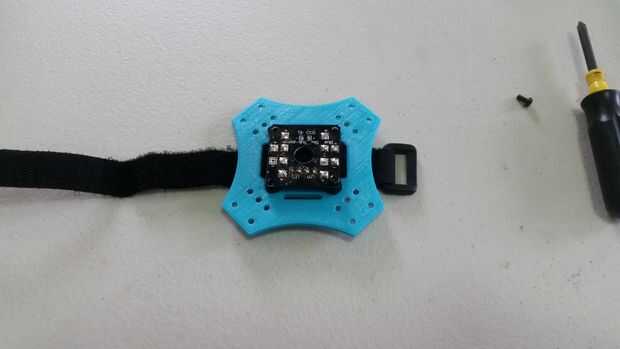

2. Monte el PDB en parte superior y atornille en su lugar.

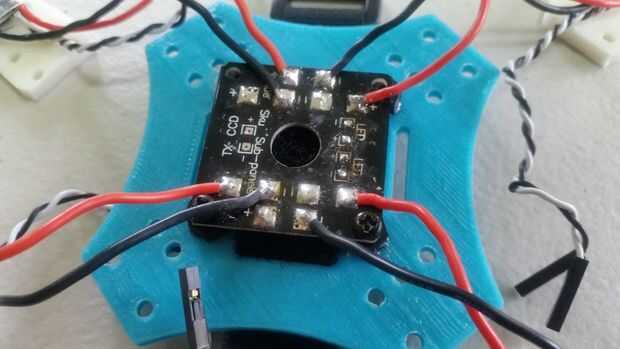

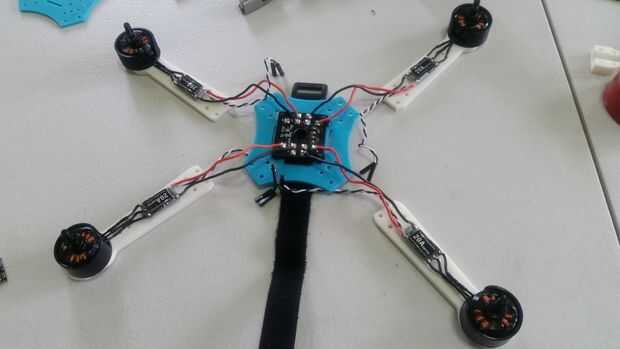

3. soldar las líneas de energía de su ESC respectivamente.

"Se olvidó de obtener una imagen... Un conector XT60 con alambre y soldadura en sobre el PDB"

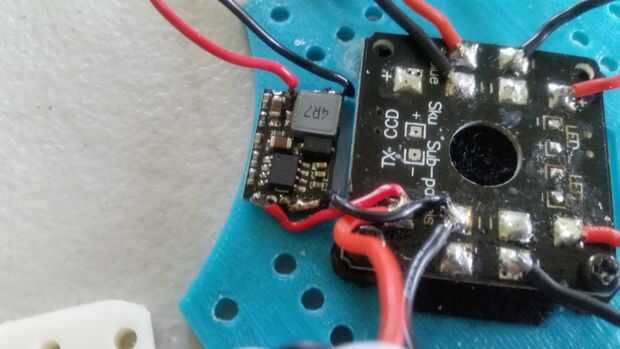

4. desde mi ESC es una versión OPTO que tenía que poner un regulador de 5v. Este regulador suministra 5v al controlador de vuelo.

5
