Apple iPod iPhone cargador! (2 / 5 paso)

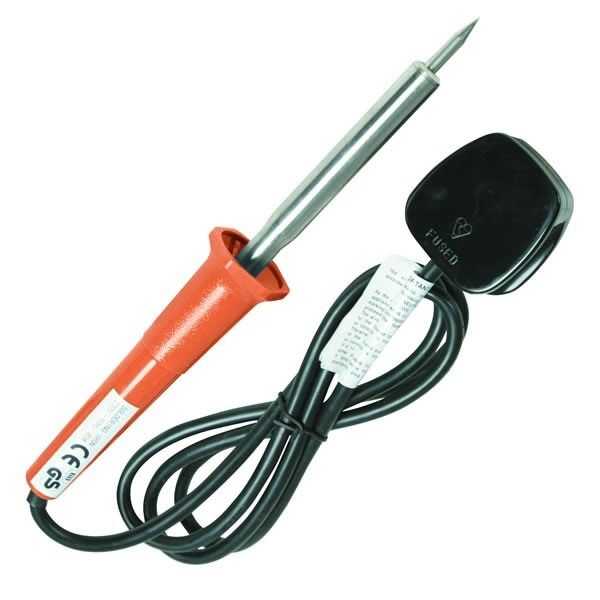

Paso 2: La soldadura!

Tomar ahora todas las piezas. Soldar el soporte de la batería al interruptor. Después de eso, de la soldadura el + a la resistencia de 350 ohmios. La - voluntad de ir a la pierna más pequeña (cátodo) del led. Luego la soldadura del condensador de 22uF. Después, la soldadura de 22uF a la pierna izquierda del regulador de 5V. El centro está la tierra. La. Soldar el pin derecho a 10nF (es igual a .01uF, así que usted puede conseguir que) y el centro del perno a la otra pata del condensador. No importa qué camino usted la soldadura. Les de la soldadura de su 22k a tierra y su 33k a 5V. Luego de la soldadura de la VD en el centro, creación de 2V. Luego conecte el uno cable con el conector de datos de la misma. Luego hacer otro VD y hacer lo mismo para el otro pin de datos. Luego, se suelde el + hasta el final de los 33k que recibe 5v. Hacer lo mismo con-, sólo a la resistencia de 22K. Luego a colocarlo en su caja y listo:)
