Apple iPod iPhone cargador! (1 / 5 paso)

Paso 1: ¿Cómo funciona el cargador?

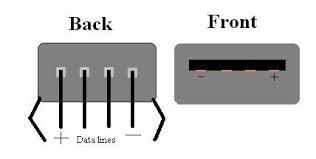

El cargador está funcionando en una fuente de batería de 9V. Se necesita un interruptor para evitar uso de la electricidad cuando innecesarias. Luego (si quieren) agregar un LED. En la pata positiva de añadir una resistencia de 350 ohm. Después el LED, poner en un condensador de 22uF. Esto mantendrá la corriente suave. Después, ponga en un regulador de 5V. El regulador tendrá los 9V a 5V para el USB. Entonces usted puede poner en un condensador de 10 nF. Usted no debe porque el VR es un semiconductor. Entonces, usted necesitará crear una fuente de 2v para los iPods. DISPOSITIVOS IOS 7 no necesitan la fuente 2v! Así, lo que hará es Solde un resistor de k 33 a la entrada positiva. Entonces una resistencia k 22 y conectarlo a la tierra. En los extremos de las resistencias, soldarlos juntos. Entonces attatch un cable de la USB a las líneas de datos. Ir a la imagen USB ver. Luego, enganche las entradas positivas y negativas en el USB. NO SE ENGANCHAN PARA ARRIBA EN EL DIVISOR DE TENSIÓN. DESPUÉS de hacer los 2 divisores de voltaje de la soldadura de la 33 k resistencia hasta el final recepción 5v. LO MISMO CON LA TIERRA. GANCHO de tierra hasta después de 22k resistencias!
