Antimateria del excavador/reloj despertador/película Prop (3 / 8 paso)

Paso 3: El cuadro de basura pulsa detrás: parte II, la secuela

La unidad de implosión Neomorphic

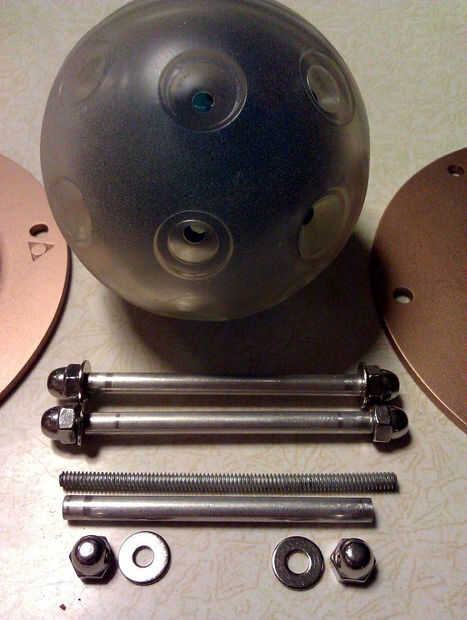

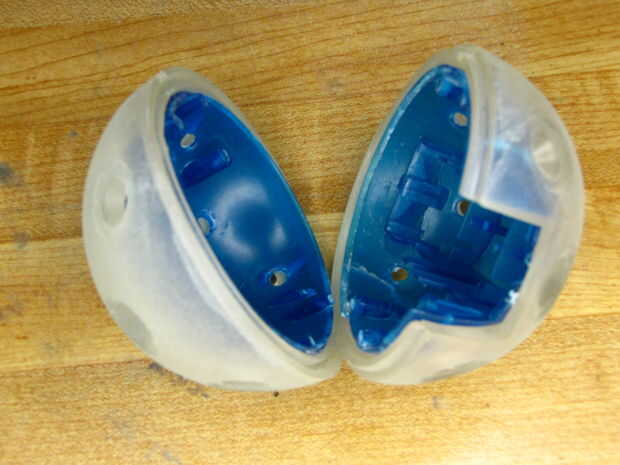

• Un juguete de "Bola de choque". Esto es un poco caro y usé sólo la carcasa, pero yo tengo la mía en una tienda por $1. Una alternativa es una bola de Navidad interactivo plástico transparente. Si no desea que 12, se venden individualmente en eBay. Colocación de los agujeros es suya.
• Remaches de latón para sujetar los cables en los agujeros. De nuevo, utilice lo que tiene. Remaches pop son una posibilidad.
• Alambre por los orificios de la esfera. Estos no están conectados a nada, son sólo para las miradas. He utilizado los alambres internos de un cable Cat 5.

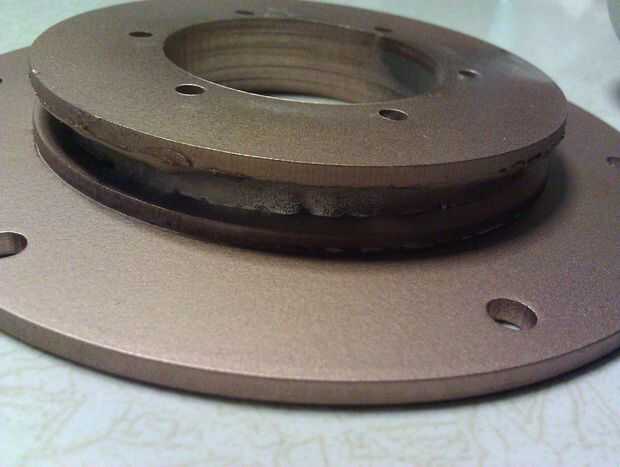

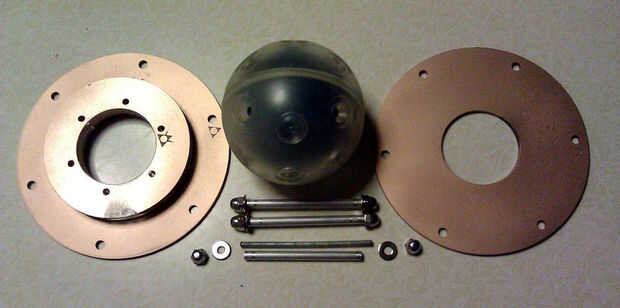

• 2-1/8" discos de acrílico, sobre 4" diámetro. Mina del corte del laser, pueden ser corte así. Los agujeros en el centro eran tamaño para ocultar la puerta de la batería en mi bola de choque. Hay un montón de pequeños discos en el centro de la que se conecta a la tubería.
• 3 longitudes de varilla roscada de 6-32. Longitud puede variar dependiendo de su ámbito y su hardware.
• 3 piezas de 3/16" tubo de aluminio de OD, de tamaño para caber sobre las varillas roscadas.
• 6-32 arandelas y tuercas. He utilizado tuercas bellota, pero cualquiera va a hacer.

El Panel de Control (monofásicos cronómetro)

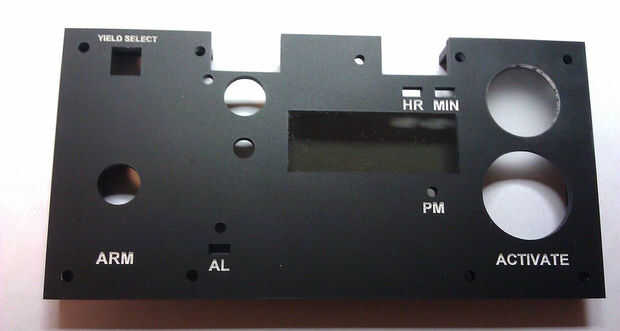

• Panel interior, panel exterior y espaciadores de 1/8" acrílico, luego pintan plata. Que mina corte con láser, pero pueden ser trabajado a máquina a mano, también. Adjunto es un patrón de placa frontal lo hace, además de una guía de corte de placa frontal para solo el reloj, con todas las aberturas para los botones y luces
• Una "Junta" corte de espuma de artesanía (opcional).
• 3 Super brillante blanco 3 mm LED, para reemplazar el LED rojo en el reloj.
• Un terminal de 4 DIP switch. Esto no hace nada; un amigo mío le gusta conmutadores DIP, así que agregó.

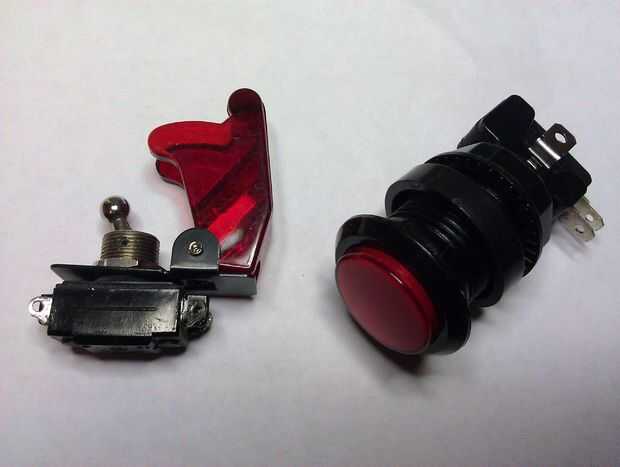

• Un diámetro de 1" encendido botón arcade SPDT. Para mi diseño, tuvo que ser un pulsador normalmente cerrado. (eBay)
• Un interruptor de palanca con cubierta de seguridad, también conocido como un "misil Switch" (Radio Shack, mucho más barato en eBay).
• Un LED blanco de alta potencia. Usé un LED mediante un relé, con ningún resistor de la serie de 10 vatios. Sólo parpadea por 1/20 de segundo, por lo que no se va a sobrecalentar. Esto simula el brillante destello de una explosión nuclear. El relé está conectado al pin 23 del ATMEGA en el tablero del reloj. (eBay)
• Algunos medios de montaje del panel a la abertura en la tubería. He utilizado insertos de latón roscado ajustaron dentro de la abertura, con mamparos acrílico forro para arriba.
• 4-40 tornillos, tuercas y arandelas para montar el reloj y el panel, el panel a la tubería. Estoy usando tornillos de cabeza allen porque se ven más "técnicos". Aviación de Trimcraft es una gran fuente para ferretería pequeña como esta, a un precio muy justo.
