Paso 3: Código de G Resumen

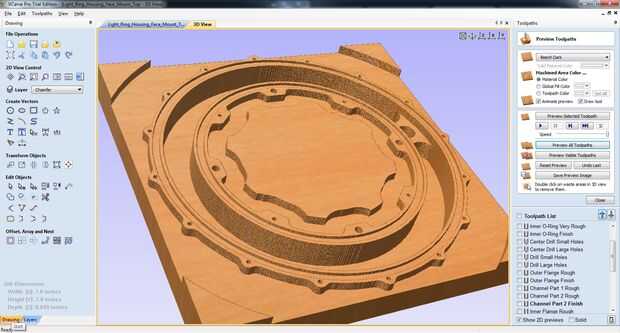

Busqué el software CAM más simple podría encontrar en equipos de TechShop y comenzó a usar el VCarve Pro (cuadro 1). VCarve Pro es un asequible ($700, je) premiada pieza de software por su sencillez. Utiliza VCarve Pro para el primer prototipo, entonces decidió que yo absolutamente podría no soportarlo. Entonces busqué algo más simple (y más libre) que también me dio más control.

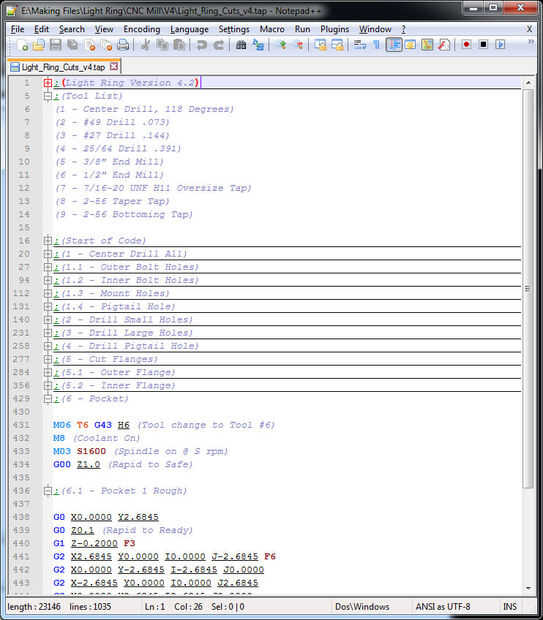

Terminé los cortes de programación a mano usando Notepad ++, un editor de texto (cuadro 2). Esto es probablemente no lo haría una persona normal, pero me pareció bastante natural de copiar-pegar las mismas líneas de código algunos decenas de veces, cambiando algunas coordenadas aquí y allá. Que trabajó para mí. Sin embargo, si usted decide trabajar en G-code en Notepad ++, recomendaría un archivo de lenguaje de código de G para hacer las cosas fáciles de leer. Puede consultar el código de G utilizando un simulador; NCSim por Gershon Elber fue el más simple que pude encontrar (viene con ejemplos que se pueden hacer referencia para ver cómo configurar la simulación).

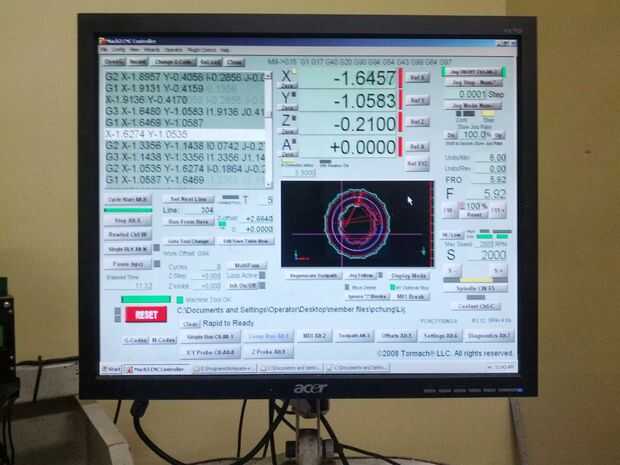

Cuadro 3 es una foto de la interfaz de usuario en el molino CNC. No tengo nada significativo que decir al respecto. Solo que es muy funcional e hilarantemente espantosa (soy demasiado malo para esta máquina = P). Utilice este programa para cargar y ejecutar el código G.
Se adjunta el código G para esta parte. Sentirse libre para abrirlo y aprender código de G, en realidad hay sólo 4 mandos que necesita saber:
G00 significa "movimiento rápido"
G01 significa "alimentar a este punto en línea recta"
G02 significa "hacer un arco hacia la derecha hasta este punto"
G03 significa "hacer un arco en sentido contrario a este punto"
Hay un poco más a conocer, pero es realmente lo esencial de él. Puede comprobar Página de referencia de código de G de Tormach si desea aprender más. Mucho de las otras cosas (como cambios de herramienta) puede simplemente copiar y pegar una línea de ejemplo y cambiar algunos números.
