Anillo de luz el Robot bajo el agua - parte 2 (molino CNC) (1 / 5 paso)

Paso 1: Sistema de sujeción y centrado

TechShop tiene todo tipo de piezas agradables construir un accesorio de sujeción dulce (cuadro 1). Tomé la tirada de 3 quijadas de la opción de eje 4 y sujeta a la mesa. Había una característica en la parte posterior de las mandíbulas que habría interferido con el amarre, así que apilado encima de precisión cuatro 1-2-3 cuadras.

Un prototipo anterior, había montado el entero 4-eje (no sólo las mordazas) hacia arriba. Esto terminó siendo demasiado alto para el montaje del mecanismo de auto-tapping en la máquina. Así que por mi parte, era mejor con sólo las mandíbulas.

Me centré la parte con un buscador de borde usando una técnica similar a la de este video de YouTube de dos minutos. Sin embargo, este método es demasiado inexacto para esta parte, podrían dejar algunas de las características tanto como 0.005" del centro, que en esta pieza haría unos chaflanes de agujero empezar a ejecutar en una ranura del aro tórico.

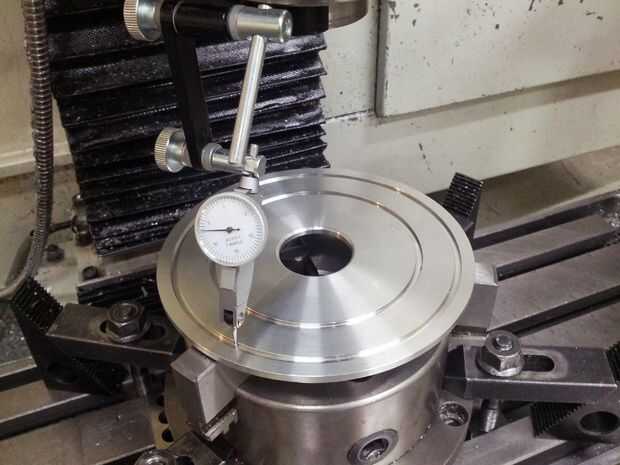

Después de áspero-centering, fui alrededor de la ranura con un indicador de cuadrante (cuadro 2). Durante este paso, descubrí que el Tormach PCNC 1100 tiene sobre un te de reacción entre el DRO (lectura digital) y la tabla. En otras palabras, dependiendo de algunos factores, la máquina puede ser aproximadamente 0,001" fuera de donde piensa que es.

En mi experiencia, la mayoría de las máquinas con referencia DRO la tabla sí mismo, así que no tienen este tipo de comportamiento de la reacción. Mi conjetura es que el posicionamiento de esta máquina está basado en codificadores en los motores paso a paso. Imperfecciones en el tren de la impulsión entonces introducen el contragolpe.

Para ser justos, la Tormach PCNC 1100 es muy bueno es lo que se supone que para ser--un asequible, molino CNC hobby-grado.
