Paso 5: Circuito de Control del garaje del edificio
A continuación, vamos construir el circuito. Debajo está un diagrama del circuito que será controlar el abrepuertas de garaje. Usted tendrá que construir un circuito para cada garaje que desea supervisar.
Vamos a usar el transistor NPN como un interruptor. En Resumen, cuando fluye de un voltaje en el pin de la Base, el colector y el emisor actuará como si hubiera un corto circuito entre las dos uniones y completar el circuito.
Si tienes un NPN diferentes, ver el datasheet para ver que las piernas son la Base, colector y emisor y ajustan en consecuencia su circuito. El diodo 1N4001 es proteger el Arduino desde cualquier corriente reversa del abrepuertas de garaje.
En el paso siguiente, probablemente encontrarás un mayor voltaje o corriente que puede manejar nuestro Arduino viene del motor del garage o abrelatas. El Arduino Yun sólo puede proporcionar 5V y hasta 40 mA de corriente. Pines de I/O de Yun se queman si se hunde algo superiores a 5V o más de 200mA. Nuestro pin de salida se conectará al pin de la Base de nuestro NPN. Cuando el pin de salida en nuestro Yun un alto valor, flujos de corriente entre el colector y el emisor, que completa el circuito y se activará el motor del garage.

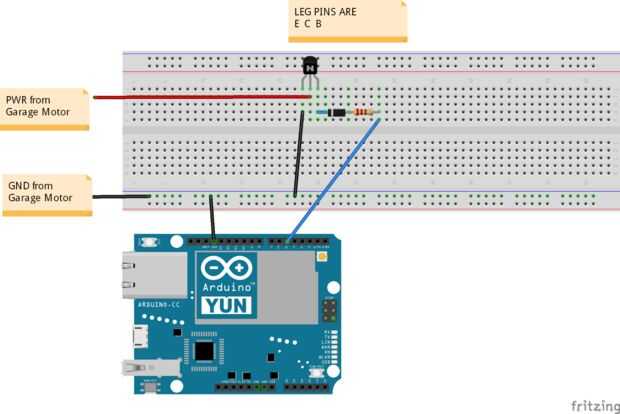

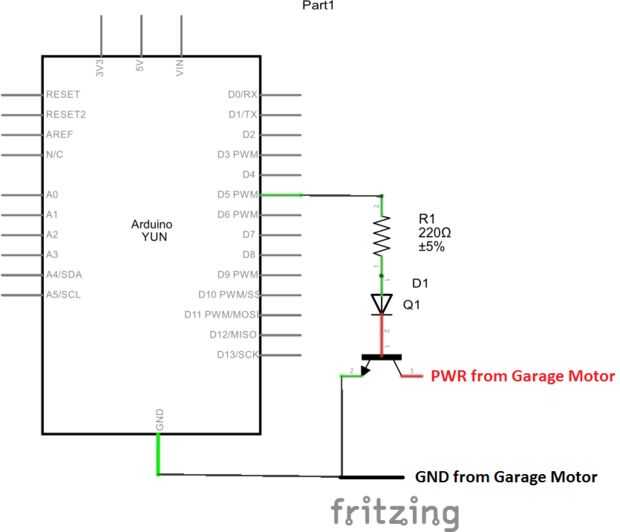

Consulte el diagrama protoboard o esquema sobre cómo conectar tu circuito.
Una lista de precauciones:
1. Asegúrese de que el diodo 1N4001 es en la dirección correcta. La banda de plata indica el flujo hacia fuera de la corriente.
2. distribución de pines en el transistor NPN - Revise su hoja de datos! En este diagrama, se pusieron E Cb.
3. Asegúrese de que usted tenga una fila de GND. Circuito de control de cada garaje debe compartir una tierra común! Esto significa tierra de su circuito y el GND terminal procedente de cada motor del garage.
¿circuito de mando de 1 garaje? Debe haber 2 extremos volviendo a tierra espiga de Yun. ¿2 circuitos? Deben haber 4 extremos todos volviendo a tierra espiga de Yun!
Control de la
Para esta parte, será conectar un LED para comprobar que el circuito se ha construido correctamente. El LED será simular la activación de los motores de garage.

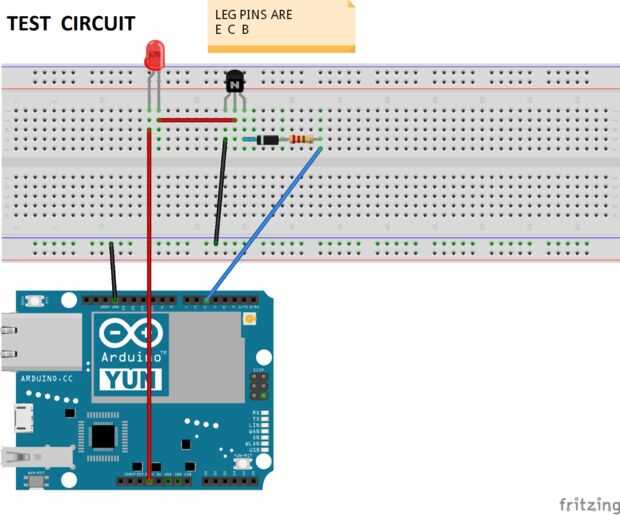

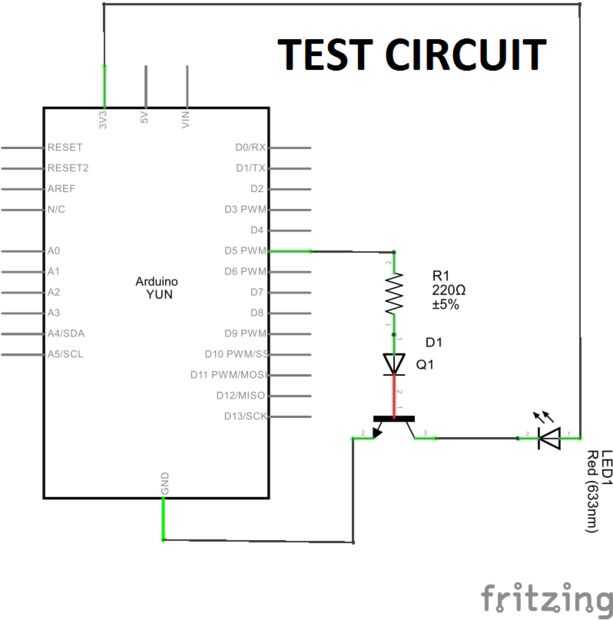

Se refieren a la prueba de circuito esquemático o diagrama de la placa. Ya que el LED está encendido por un tiempo corto, no se molestó con una resistencia y conectado directamente a los 3.3V línea. Si estás miedo de burnout, sienta libre de usar un resistor limitador de corriente.
Prueba el circuito pulsando sobre el icono correspondiente en el portal web. Una vez que el lado de Arduino ha procesado el comando, verá el LED enciende para arriba brevemente.
Solución de problemas
¿Circuito no funciona? Estos son los errores más comunes:
1. LED extremos de ánodo y el cátodo están invertidos. Asegúrese de que el extremo del ánodo (generalmente la pata más larga) se une a los 3, 3V y el extremo del cátodo va en el pin del colector de lo NPN.
2. el diodo 1N4001 se invierte.
3. el valor de la resistencia puede ser incompatible con su transistor (no proporciona la suficiente tensión en el pin de la Base). Puede utilizar esta calculadora para obtener un valor ballpark de qué valor de resistencia se debe utilizar.
4. puede haber un componente defectuoso en el circuito. Me ha pasado! Ensayo y error + multímetro!
