Materiales necesarios:

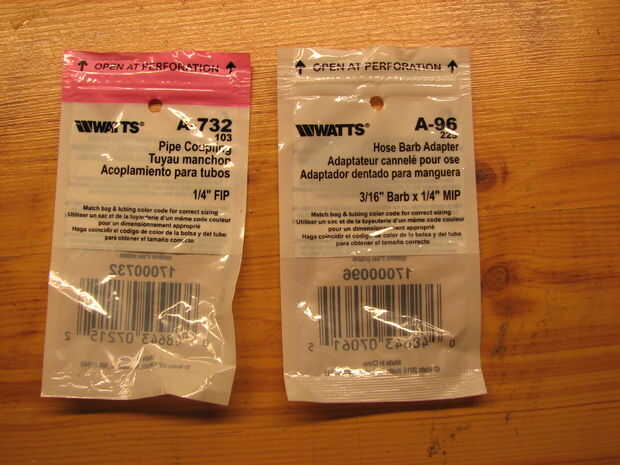

lengüeta de 3-3/16" x 1/4 adaptadores de lengüeta de la manguera de MIP
1-1/4" acoplamiento de la FIP
manguera de vacío de 6' - 7/32"
1 - lana de acero de pieza
? -pegamento epoxi según sea necesario

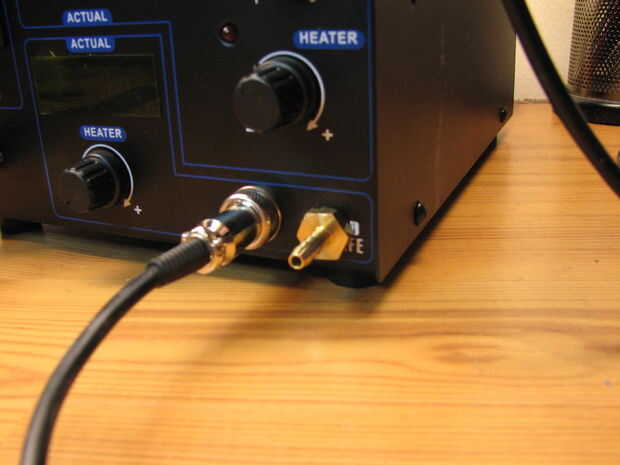

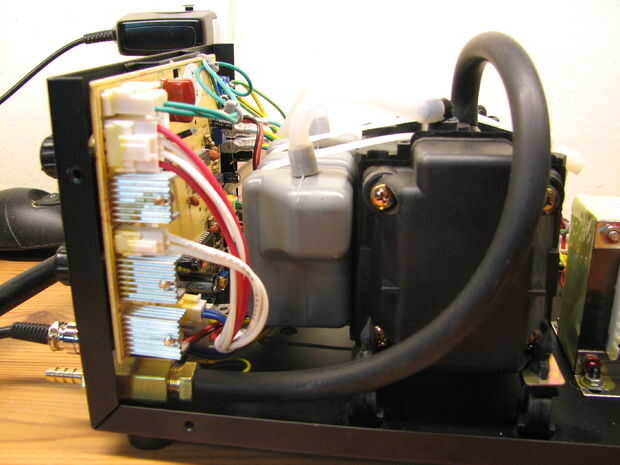

Originalmente, la bomba tenía una manguera corta unida que no estaba conectado a nada. Perforar un agujero de 1/2" en el caso y montado en la lengüeta de la manguera | de acoplamiento | combo de lengüeta de la manguera, utilizada una pieza corta de la manguera para conectar el interior barb a la bomba. Este paso podría ser eliminado y la manguera conectada a la bomba y agotado el caso sin embargo, haciéndolo de esta manera permite la manguera desconectados y fuera del camino cuando no esté en uso.

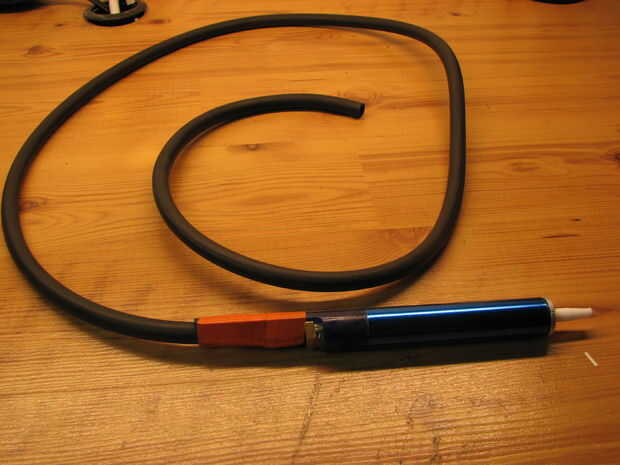

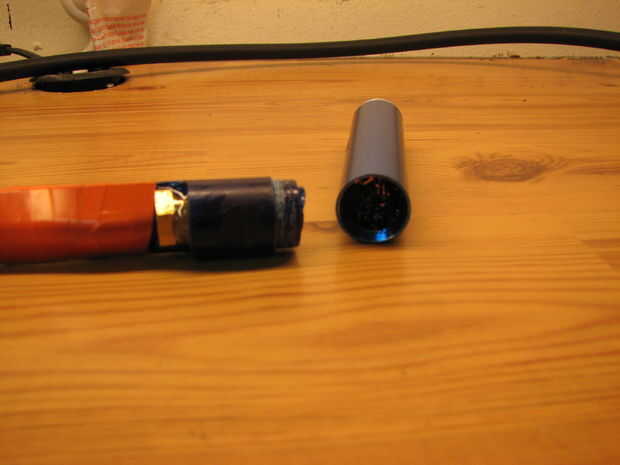

Para la recolección de soldadura he modificado una bomba desoldadora manual. La pieza del pulgar y la primavera fueron desechadas; guardar el émbolo sin embargo - puede ser utilizado para mantener la punta limpia y liberada. Ajustaron el tercer conector de manguera barb en el espacio donde estaba el pedazo de pulgar - la cinta en las fotos está ahí sólo para hacer un agarre más cómodo - no por razones estructurales. Poner un trozo pequeño de lana de acero en el tubo - de lo contrario la soldadura será absorbida en el tubo.
Importante: Si no lo hace completamente entender lo que está haciendo, saltar el siguiente y sólo encender la parte de aire caliente de la unidad cuando desee succión.

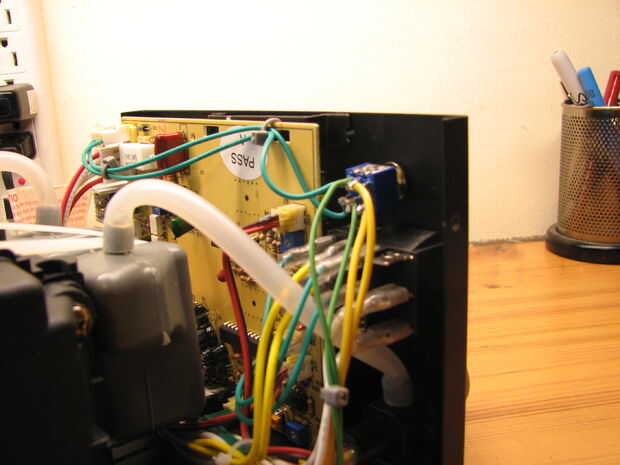

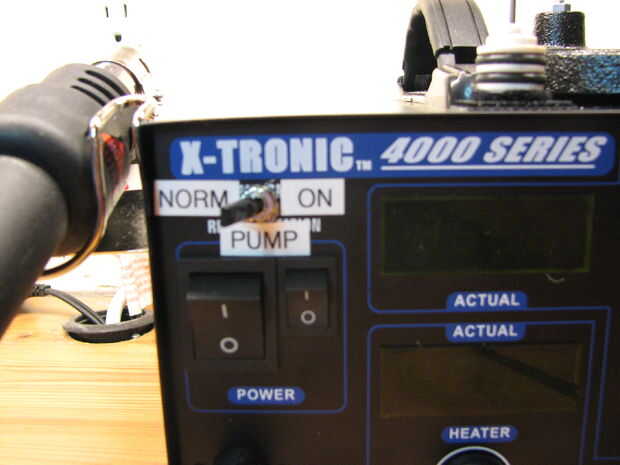

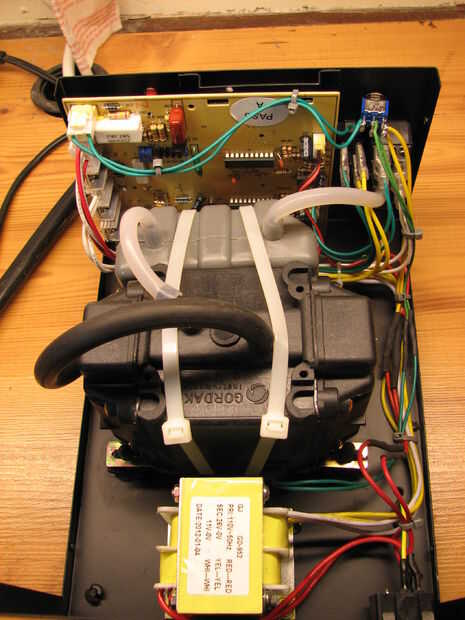

No quería correr la parte de aire caliente de la unidad para conseguir la succión, por lo que he añadido un interruptor DPDT para cambiar entre el funcionamiento normal y encender manualmente la bomba. Para ello, cortar los 2 cables entre el PCB y la bomba. Conecte los cables de la bomba a los contactos del centro del interruptor; conectar los de la placa a un extremo del interruptor. Empalme en los cables de corriente desde el conector IEC y conectarlo al otro extremo del interruptor. Probablemente tendrás que extender a varios de ellos a alcanzar, dependiendo de donde usted pone el interruptor.
Bueno, eso es todo. Lo he utilizado para desoldar partes de 40 o 50 hasta ahora, y yo no podía estar más satisfecho con cómo funciona - buena suerte con el tuyo!
