Añadir dos tipos canal del transmisor (6 / 8 paso)

Paso 6: Ajuste de alambre y ajuste el potenciómetro en el transmisor

Este paso implica finalmente modificar la electrónica del transmisor. A Desconecte el limpiador / cable de señal desde el potenciómetro existente y conéctelo a la pata 1 (negro) del potenciómetro de ajuste. Usted podría alambre directamente, pero he encontrado que el alambre existente no es tiempo suficiente para trabajar con.

El limpiaparabrisas (pata 2) desde el potenciómetro de ajuste reemplaza la conexión principal del limpiador en el circuito.

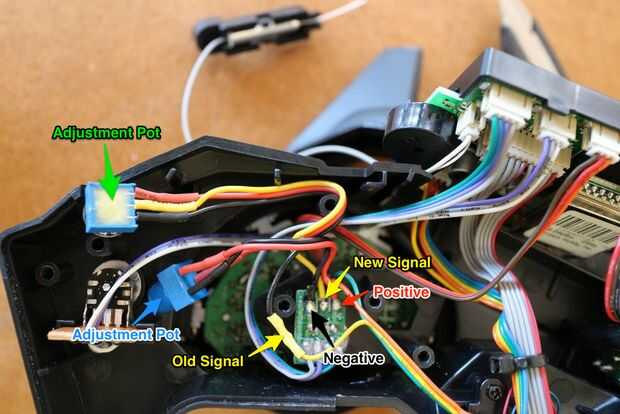

Y finalmente, de la olla trim, pin 1 (negativo) se conecta a tierra y pin 3 (positivo) se conecta a positivo en la placa donde se conecta la olla principal. Es un piggy back en la conexión existente en lugar de un reemplazo. Puede ser un poco difícil a partir de las imágenes.

Edit: En una de las imágenes de arriba, el azul Trim Pot es incorrecta ajuste Pot.
