Amplificador pedal (2 / 4 paso)

Paso 2: Preparación para el pre-montaje

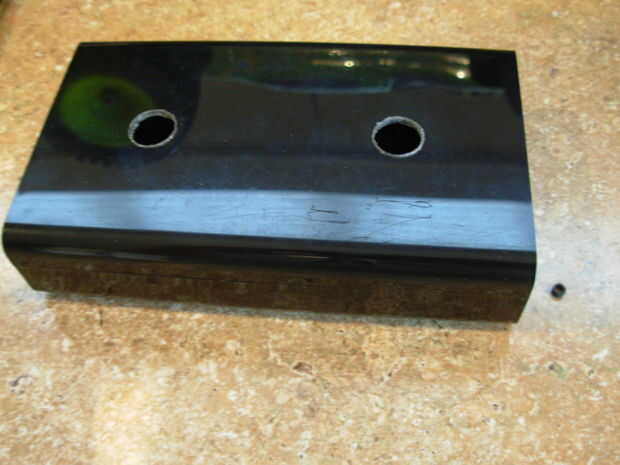

Con los botones tienes, tienes que montar antes de que la soldadura.  Debido a esto, todo lo preparé antes de soldar los botones.  Lo primero que tienes que hacerlo taladre 3 agujeros en la caja: 2 para los botones y 1 para el cable a la parte posterior.

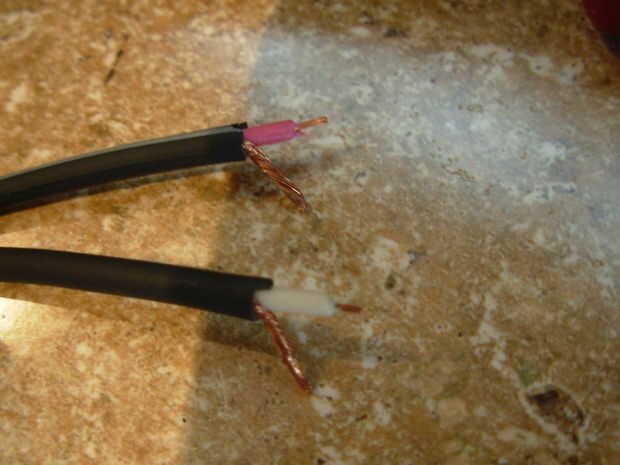

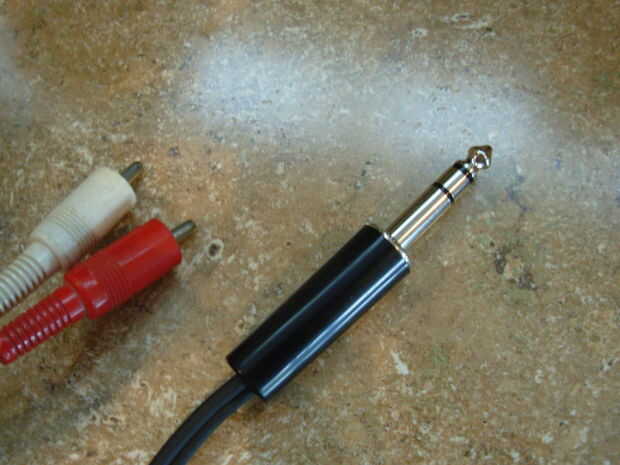

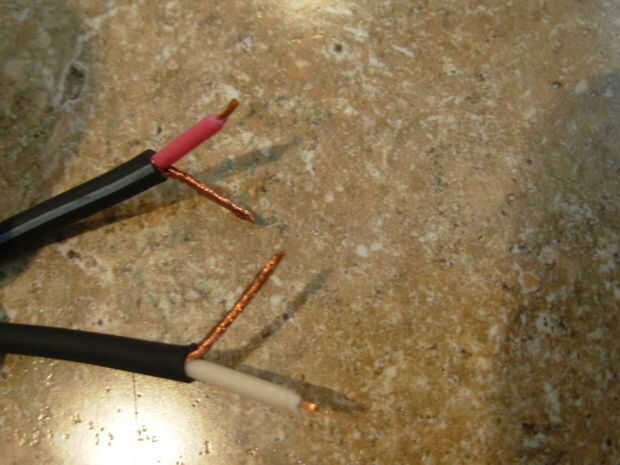

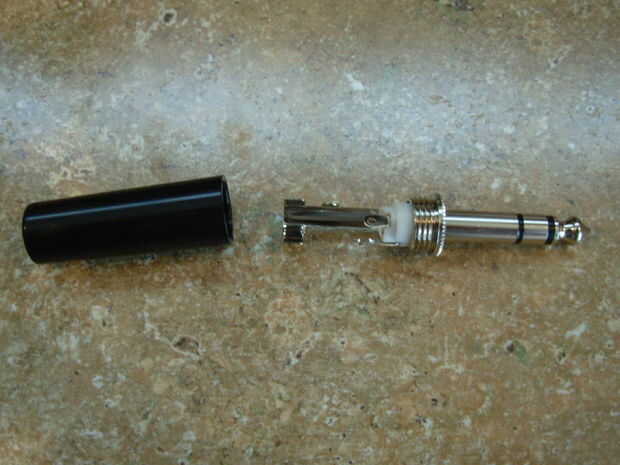

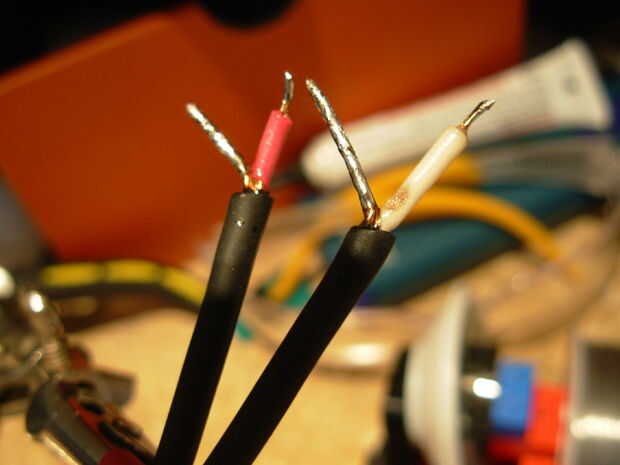

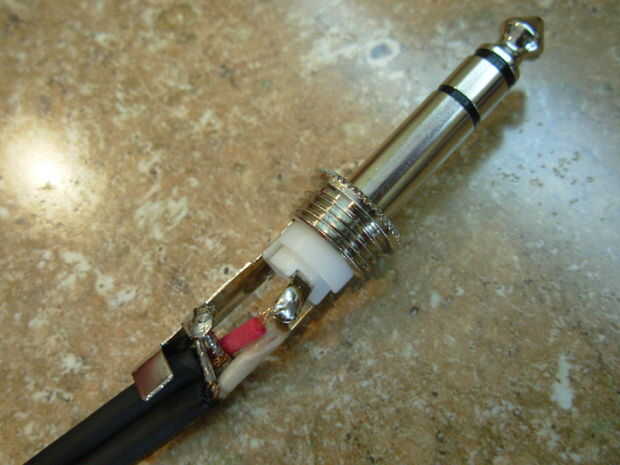

A continuación, suelde el enchufe macho de estéreo.  Había cortada los conectores el cable RCA, había despojado de los alambres y había preparado por estañar con soldadura.  Porque tuve 4 hilos individuales y sólo necesitaba 3, soldado tanto los externa los cables de tierra a la terminal de tierra del enchufe macho.  Entonces uno de los cables aislados y color fue a cada uno la «izquierda» y «derecho» de las lengüetas en el enchufe.
La misma preparación trabajo al otro extremo del cable, pero dejar todo separado para el siguiente paso, luego poner el cable a través del agujero hecho en su gabinete.
