Amplificador de auriculares (4 / 8 paso)

Paso 4: Conexión de alimentación

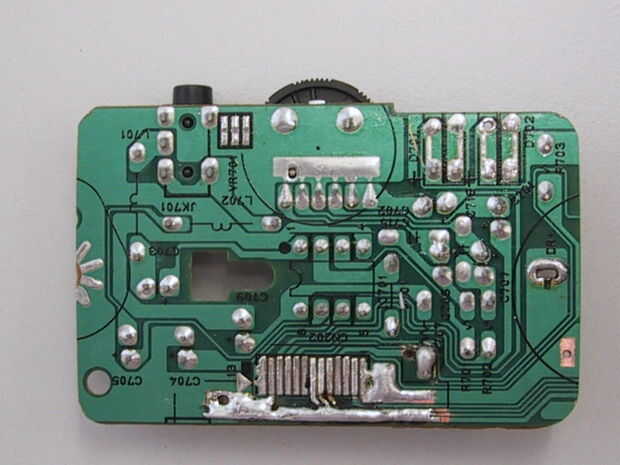

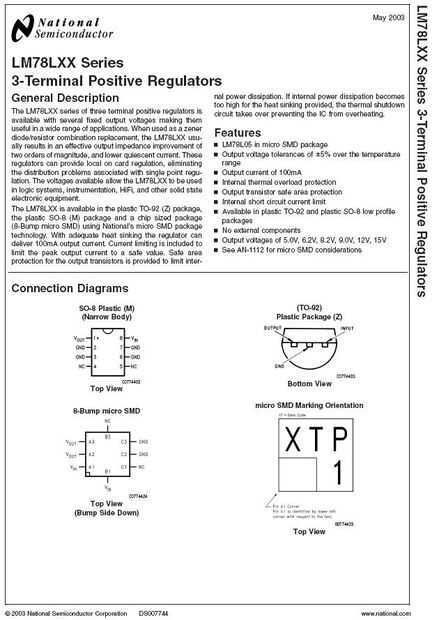

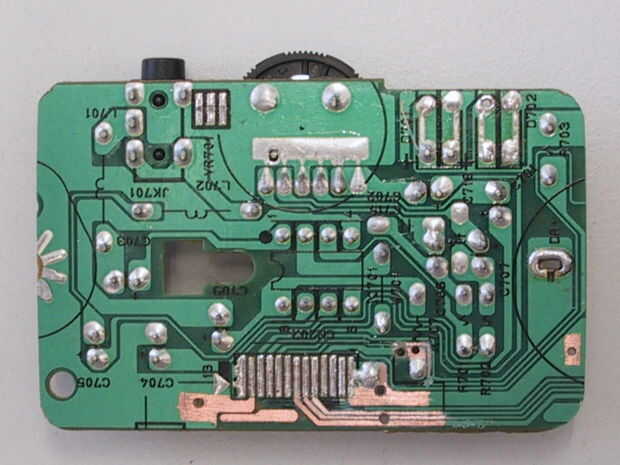

Siguiente paso es garantizar la adecuada alimentación del chip. Se encontró que el chip debe ser suministrado por la fuente de 5V. Este tipo de baterías no se ven a menudo. Es mejor utilizar un regulador de voltaje, que va a producir la tensión necesaria. El más adecuado, he encontrado a ser un regulador del tipo 78L 05 - tiene 3 pines y pequeño paquete. Prácticamente no necesita un componentes externos. Para montar en la placa debemos rayar la falta verde otra vez en los lugares adecuados y taladre 3 agujeros para pasadores de sus.

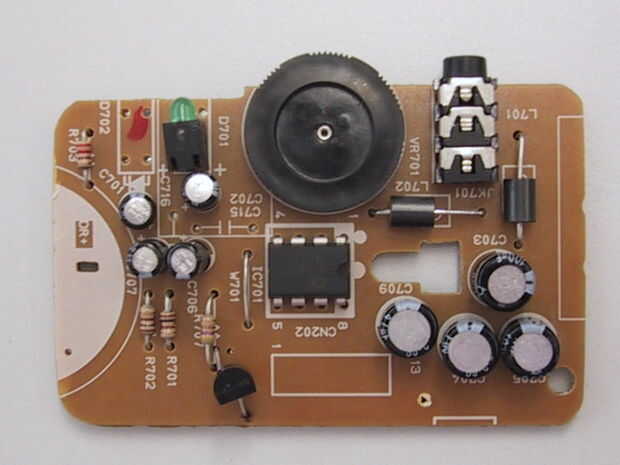

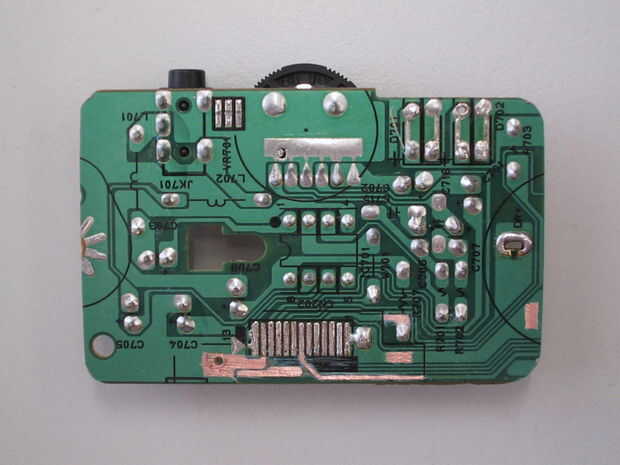

Después de eso podemos montar el regulador, lo de la soldadura y al puente de la línea de tierra.
