Paso 2: Formar la Junta del amplificador.

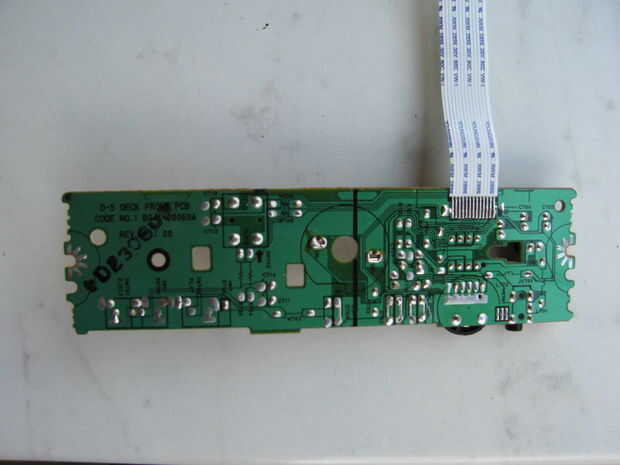

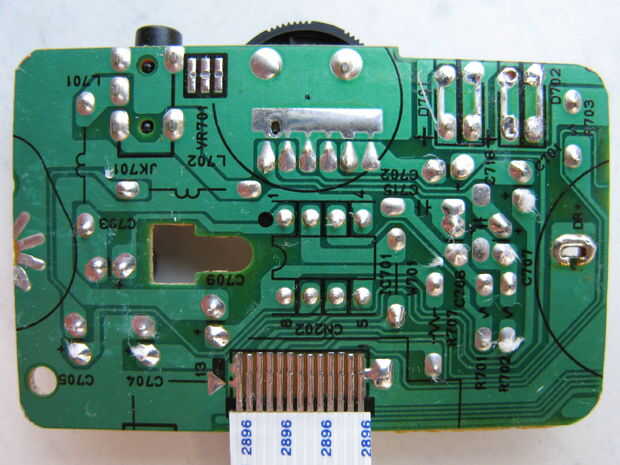

Es una buena práctica para tomar una fotografía de la junta con una cámara digital en modo macro, para trazar, si es posible en hoja A3 y para intentar entender la estructura de la Junta. Se puede ver que también algunos componentes eléctricos adicionales se colocan en el tablero - interruptores, LED para lectura y escritura operaciones... etc. Tienes que decidir lo que debe utilizarse - necesita luz indicación de la presencia de la oferta, necesita el control de volumen...

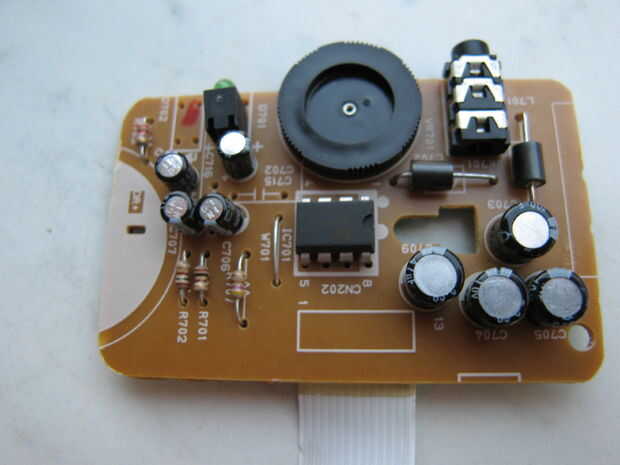

Normalmente, por las razones del bajo nivel de ruido, el amplificador de audio ocupa un área compacta, que debe ser identificado. En este caso está aproximadamente 1/3 de toda el área de PCB situado en el extremo de la tabla donde se monta el chip.

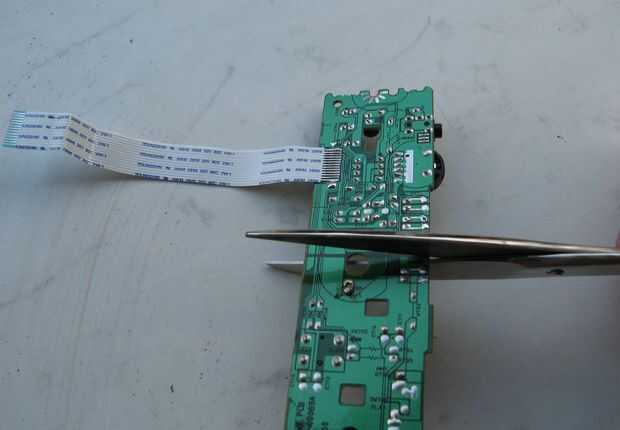

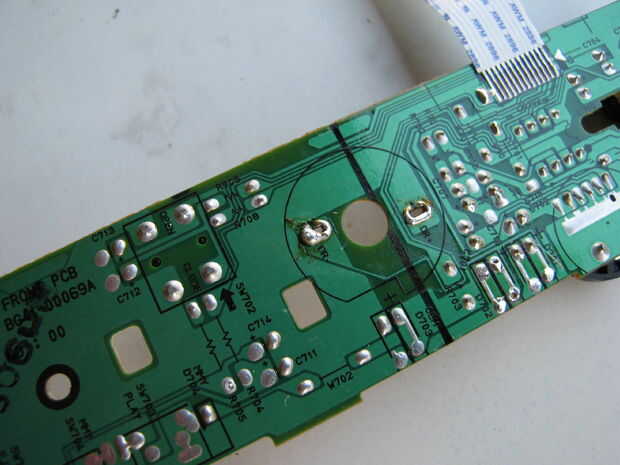

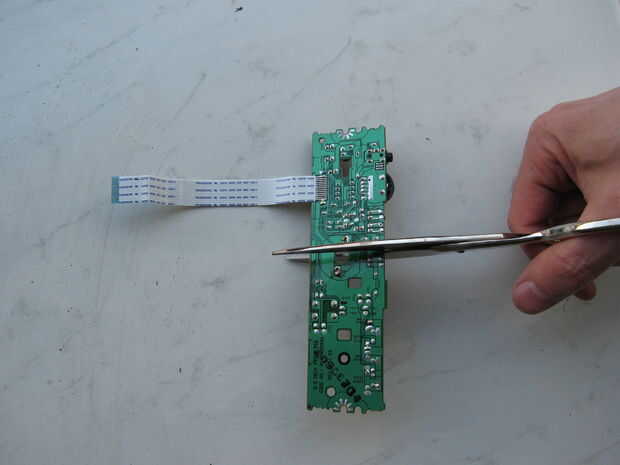

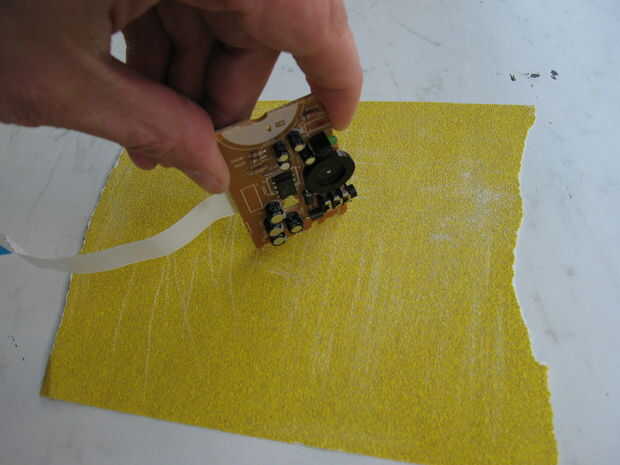

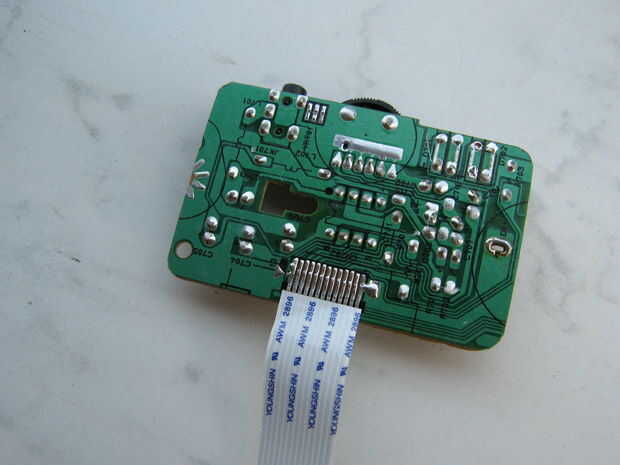

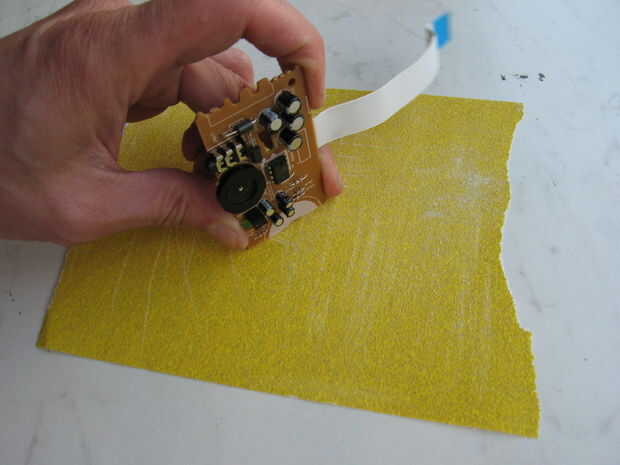

La siguiente acción es para marcar la parte de la Junta que se debe utilizar, de manera que los recorridos de la señal y fuente para las pistas de audio amp deben mantenerse seguras. Siempre hay algunas pistas que conectan interruptores, sensores, LED colocado en la otra parte de la Junta y sin ninguna influencia en el rendimiento del amplificador de audio se puede cortar. Para la marca usé un marcador oscuro. Ahora se puede cortar la placa. Para ello utilizo tijeras habituales. Tienes que cortar el tablero con cuidado a cierta distancia de la línea del marcador - debido a las grietas, que aparecen durante el corte. Después de cortar el tablero, debe ser formado - todos filos deben ser pulido. Para ello puede utilizarse un papel de lija.
