Paso 20: los paneles solares

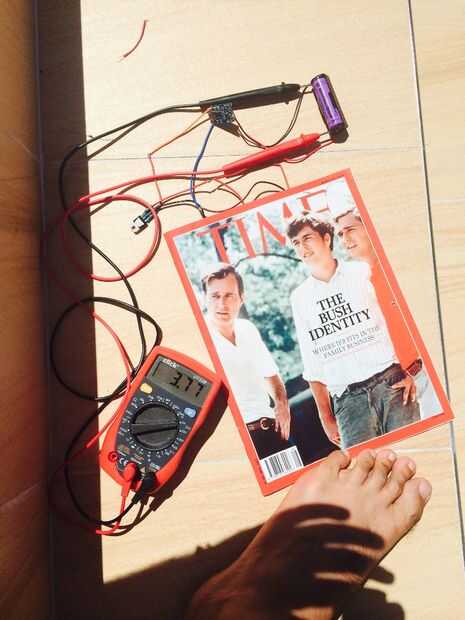

Nota: Es recomendable que antes de integración de paneles solares, para probar el panel voltaje y amperaje. He probado mis paneles solares por cableado de un circuito único, con otro módulo Micro USB de carga para la batería de.

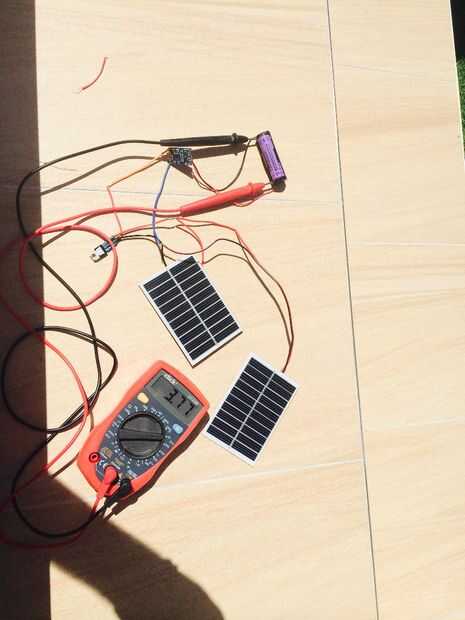

Corrí unas pruebas con los paneles solares y estos fueron mis resultados.
En primer lugar, a pesar de que ambos paneles solares son clasificados en 5 voltios, cada panel solar daba hacia fuera aproximadamente unos 5,8 voltios luz directa del sol. Esto es demasiado para el módulo de carga; por lo tanto será necesario un regulador de 5 voltios. Un regulador de poder bajar el voltaje de 5.8 cerca a 5 voltios.
El regulador que estoy usando es un 5 7805 regulador de voltios.
En segundo lugar, cuando los paneles solares no están expuestos a la luz del sol tienden a sacar energía de la batería hacia atrás en el panel solar. De esta manera, eventualmente drenará el voltaje de la batería. Para prevenir esto, un diodo de bloqueo se utiliza generalmente, con el fin de garantizar que los flujos de corriente en una sola dirección; en este caso desde el panel a la batería y no al revés. Nuestro Panel Solar es inferior a 280 miliamperios el diodo de bloqueo apropiado es un Diodo de bloqueo IN914.
Sin embargo, porque el panel solar está conectado directamente al Micro USB de carga módulo de baterías (entrada), creo que no es necesario un diodo de bloqueo, como el módulo en sí no debería permitir que fluya de la batería a los paneles solares actual. No estoy totalmente seguro acerca de esto, como no puedo encontrar una hoja de datos para este módulo, aunque hice ejecutar algunas pruebas y encontró que la pila no disminuyeron las horas extras cuando los paneles solares no fueron expuestos a la luz solar.
El amperaje de los paneles solares en paralelo fue entre 300 – 400 miliamperios, que es suficiente para cargar la batería. He probado esto.
