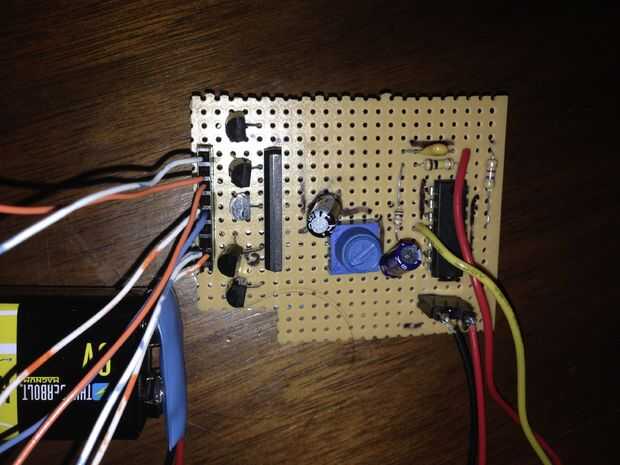

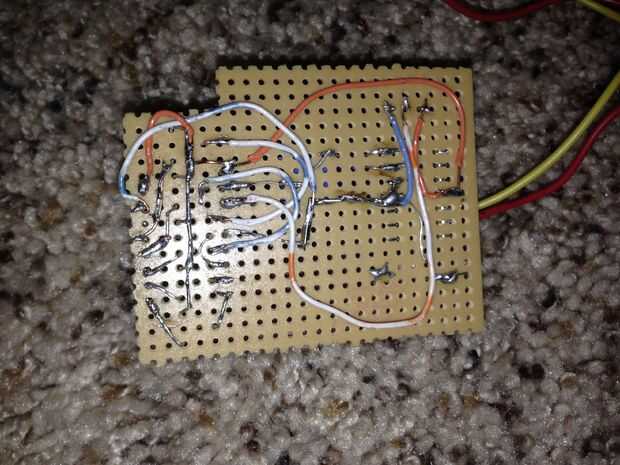

Paso 3: Construir el circuito controlador

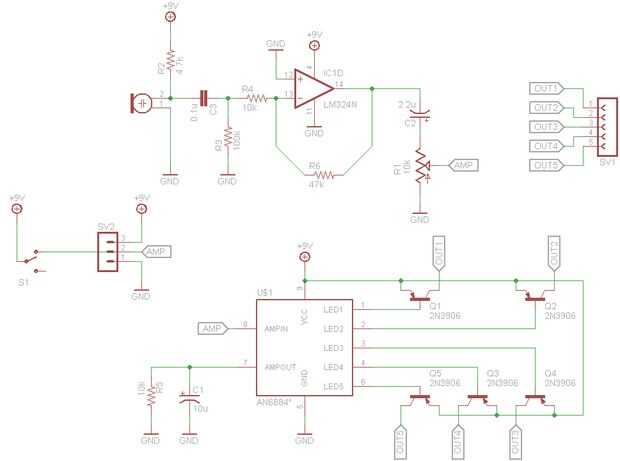

El corazón de este circuito es el AN6884 IC. Si nos fijamos en la hoja de datos, verás que está a sólo 5 comparadores en serie. Este IC está diseñada para la iluminación de LEDs, no para el control de otro circuito. Eso es justo lo que estás haciendo, porque el optoacoplador es simplemente un LED juntado con una fotorresistencia en el mismo envase de plástico.
Una salvedad es que hemos creado nuestra junta SSR hasta el gatillo de las señales de alto, pero las salidas AN6884 una señal baja. Si alimentamos a la salida del AN6884 en las bases de los transistores PNP 5 en la configuración de emisor común, nos podemos invertir la salida. Por último, un uso para todos los transistores PNP que nunca parecen utilizar para otra cosa.
La entrada al AN6884 es un micrófono de electret. El micrófono está sesgado y filtrado de paso alto. Pero es demasiado débil para conducir el AN6884, así que primero ejecutarlo a través de uno de los op-amps en el chip de cuádruple amplificador operacional LM324. Recuerde que el nivel de amplificación de un amplificador inversor como en este circuito se determina por el cociente de la resistencia de retroalimentación a la resistencia de entrada. La resistencia de entrada es 10kΩ. Experimenté un poco aquí. Inicialmente intentó una resistencia de retroalimentación de la 47kΩ, pero fue satisfecho con la sensibilidad del circuito. Finalmente colocó en una resistencia de 330kΩ. El amplificador oscila un poco, pero no me importa. Por último señalar que la sensibilidad está también controlada por el potenciómetro de 10kΩ conectado a la entrada de AN6884. Esto le da cierto control sobre la marcha de sensibilidad en caso de cambio de nivel de ruido ambiente. Si no te gusta cómo las luces de flash en un nivel de volumen constante, se pueden colocar algunos condensadores a través de la retroalimentación y resistencias de entrada. Usted querrá asegurarse de que están correctamente equilibrados, aunque.
La otra característica clave aquí es el interruptor. Pasa por alto el micrófono y 9V se alimenta directamente a la entrada de AN6884 convirtiéndose en. Es una característica buena para cuando solo quieres que las luces, después de que desaparece la novedad VU.
