Paso 2: Fije la tabla SSR para la caja y agregar cables

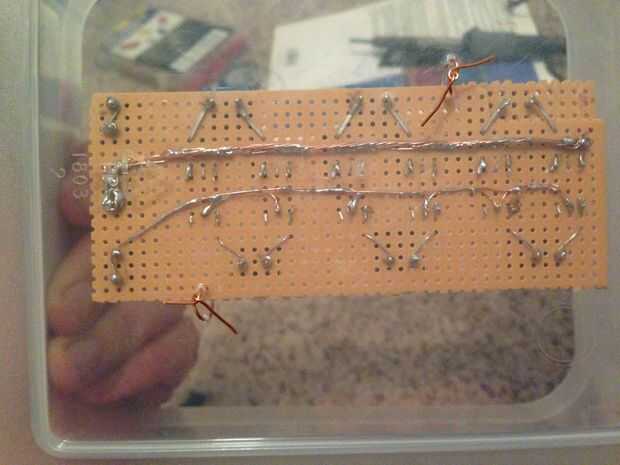

Fije la placa SSR en la parte inferior de la caja con bisagras. Utilicé un alambre esmaltado, asegurando que lejos fue la red eléctrica, a pesar de ser aislado. Primero apreto una chincheta a través de un agujero conveniente protoboard y la parte inferior de la caja. Repitió esto fuera de la protoboard, alimentados con un trozo de alambre esmaltado en forma de a través de los orificios y torcidas las puntas en la parte inferior de la caja. Repetí este proceso para las cuatro esquinas de la Junta Directiva SSR.

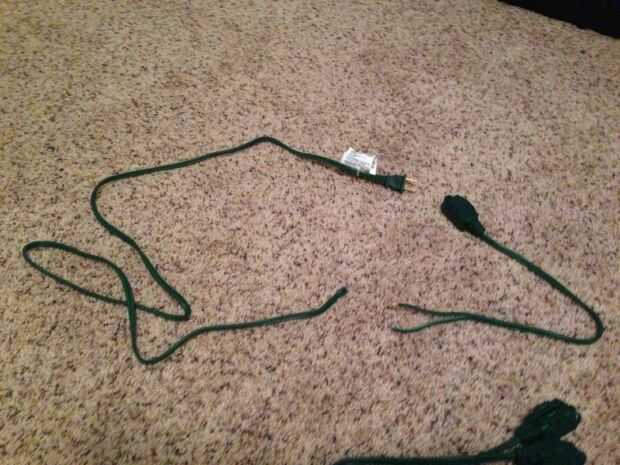

Corte el extremo de la toma de sus seis extensiones, dejando al menos un pie de alambre. Puede dejar más o incluso escalone las longitudes de cable. Las luces de Navidad se enchufa en estas tomas, por lo que puede prever ahora su eventual colocación en el árbol. Un extremo de enchufe para la energía de reserva.
Tira de aproximadamente 1/4 de pulgada del aislamiento de todos los extremos toma seis y el extremo de enchufe reservados.

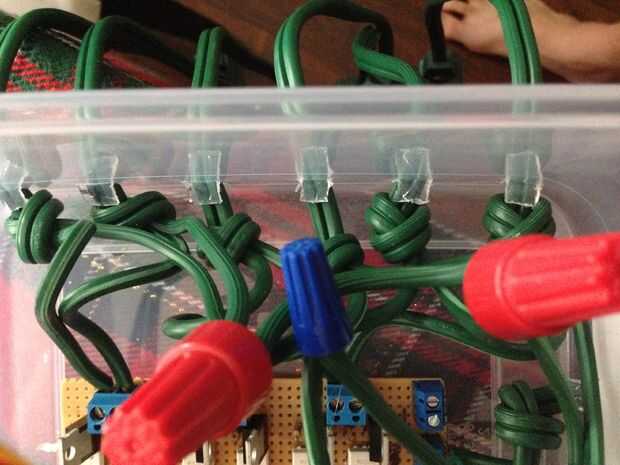

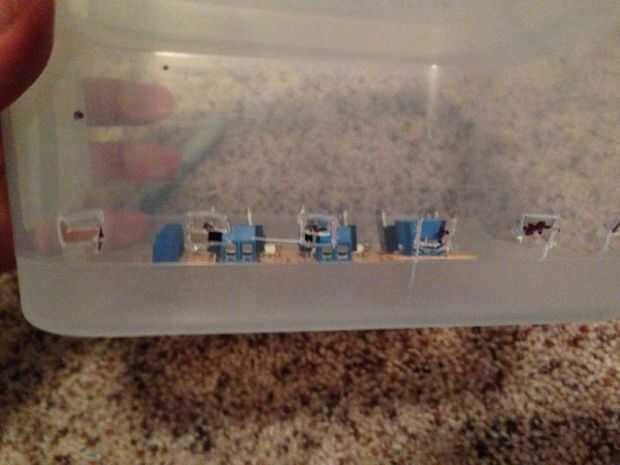

Corte o taladre los agujeros para los cordones en el lateral de la caja adyacente a los terminales de alimentación principal de SSR. Para mayor tranquilidad de la mente, cortar mis agujeros en tres lados y una aleta de la caja para mantener el recinto, a la izquierda así, incluido como sea posible. Un nudo en cada cuerda, dejando suficiente cable para conectar a los terminales. El nudo impide que los cables se succiona a través sin estresar la conexión en los bornes del tablero de PC.
Tenga en cuenta que los cables de la extensión tiene un alambre liso y un alambre estriado. El alambre liso es el cable "caliente" o corriente. Este es el que lo cambio. Se puede cambiar el neutro acanalado, y todo seguirá funcionando. Sin embargo, es más seguro cambiar el alambre caliente, como detiene el flujo de corriente antes de entrar en el circuito. Por lo tanto, una los extremos lisos de sus seis zócalos a los seis terminales del triac y conecte el extremo liso del cordón enchufe para el triac común terminal. También tenga en cuenta que si tienes un cable no polarizado más viejo (ambas hojas del mismo tamaño) no importa cual cable conecta, porque podría enchufarlo en cualquier manera.

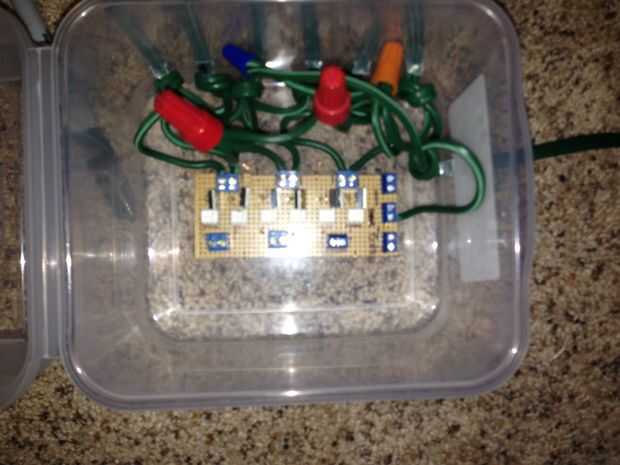

Conecte todos los cables neutro utilizando tuercas para alambre. Corté algunas piezas adicionales del alambre de uno de los extremos del enchufe repuesto y cosas agrupadas en cuatro patas y tres, porque es muy difícil conectar 7 cables con una tuerca de cable individual. Tenga en cuenta que puedes amontonan los cables neutro del toma y conecte al borne libre de la Junta SSR y luego conecte el hilo neutro del enchufe extremo al mismo terminal. Es lo que el terminal flotante se para. Optó para simplemente atarlos junto con las nueces y dejar que el terminal sin usar.
Felicidades. Sabes tengo 6 tomas de corriente controlable. Si todavía no lo has hecho, yo recomendaría el tablero SSR de la prueba en este punto.
