Paso 3: Terminales de la batería en la placa de circuito de sensor de rueda
![]()

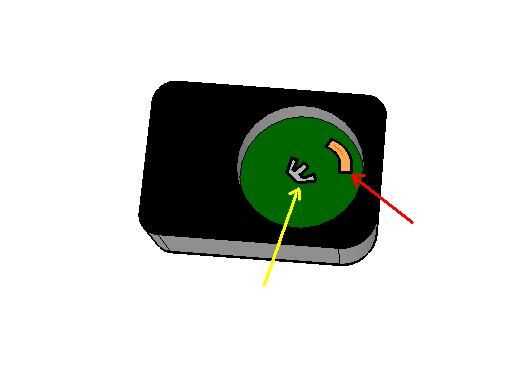

tuve mi modificación de batería para el sensonr de rueda antes me decidí a hacerla un Instructable. Esta gráfica fue hecha en Google Sketch Up con modificaciones en MS Paint. La flecha amarilla muestra la batería negativo (-) terminales en el circuito. Había soldado un cable negro con la punta del centro levantado de este terminal. La flecha roja señala el positivo (+) terminal en la placa de circuito. Había soldado un cable rojo que cerca de la punta de flecha. Si usted mira de cerca, puede ver un arco más oscuro en el otro extremo de la tira de cobre amarillo para indicar el área de contacto donde la punta metálica en la tapa de la batería roce contra esta tira de cobre amarillo en el tablero de circuito. Yo quería evitar esa zona con mi soldadura, para que no tendría que deshacer mi modificación. También esperé hasta que mi garantía había expirado antes de esta modificación.
