Altavoz portátil Bluetooth de 40W (versión mejorada!) (7 / 15 paso)

Paso 7: Esquema de electrónica

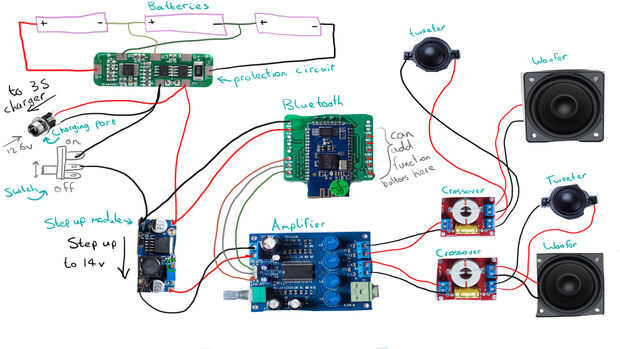

Aquí es un esquema de los componentes electrónicos utilizados en este proyecto. Si utilizas las piezas enlazadas el paso de lista de partes, es bastante simple. Todo lo que necesitas es un soldador y soldadura (y tal vez algunos lazos de cable a limpiarlos cosas luego). Medir hacia fuera las longitudes de cable necesita en lo referente a cómo es posicionamiento de los componentes. El exceso de menos cables mejor.

Si usted es nuevo en altavoz del edificio, o le da una mejor comprensión de cómo funcionan los componentes, leyendo. De lo contrario puede omitir los pasos de la electrónica.
