Altavoz portátil Bluetooth de 40W (versión mejorada!) (10 / 15 paso)

Paso 10: Cableado del módulo Bluetooth y amplificador

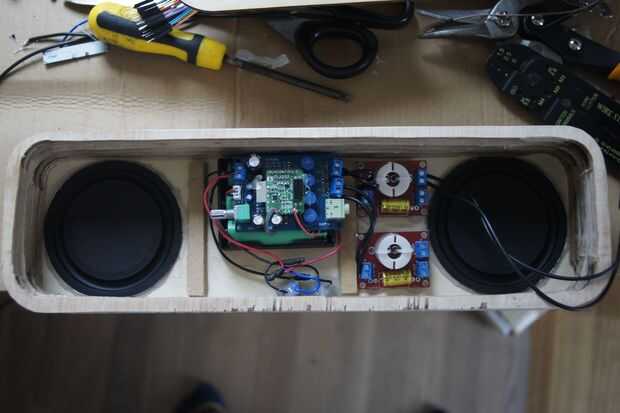

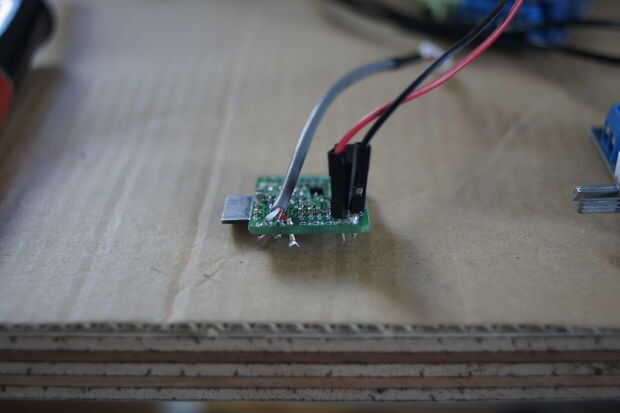

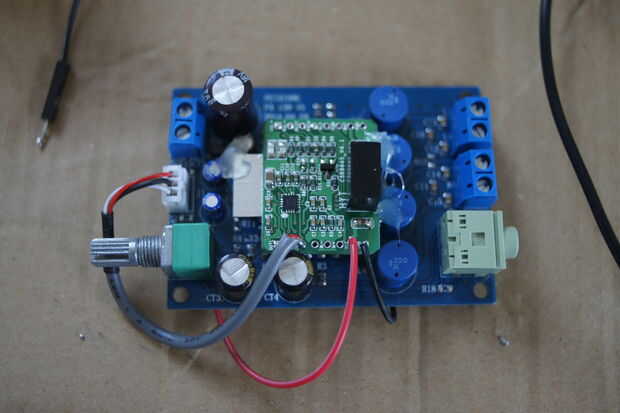

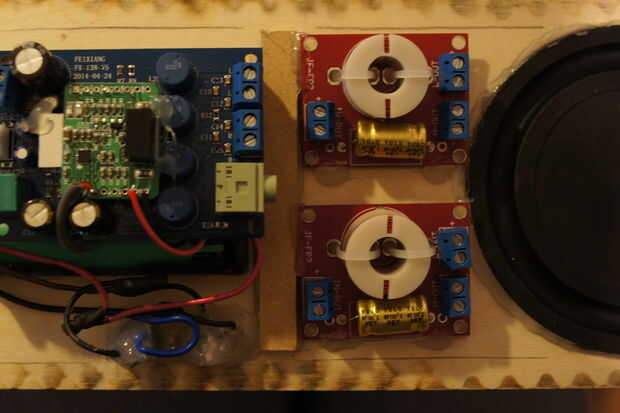

Para ahorrar espacio y mantener todo en un solo lugar, el módulo de Bluetooth ha sido apilado encima de la amp. Si usted planea hacer lo mismo, Asegúrese de dejar un espacio decente entre la amp PCB y PCB del módulo BT, ya que ambos necesitan flujo de aire a enfriar y corre el riesgo de cortocircuito si están tocando entre sí. Pegué el módulo de BT sobre condensadores del amplificador usando pegamento caliente. Si ya tienes un módulo Bluetooth que desea reutilizar de una generación anterior, que escurr de 5V, recomiendo colocar Este aislador de bucle de tierra a las entradas de alimentación del módulo Bluetooth, ya que elimina ruidos no deseados lazo creados por el chip Bluetooth.

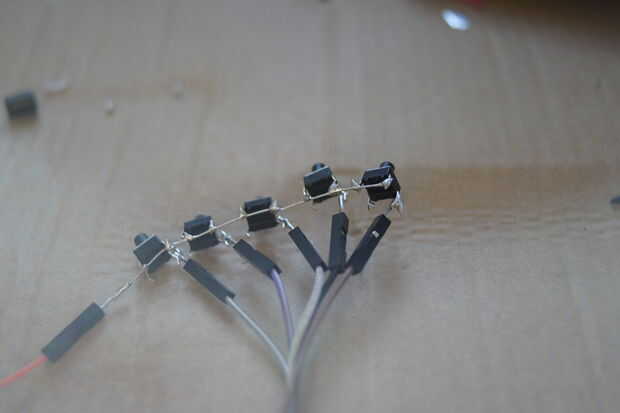

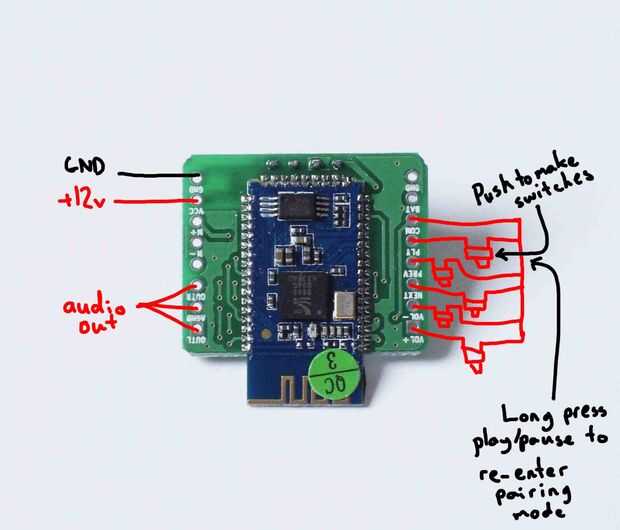

La salida desde el módulo de BT puede ser conectada a la entrada del amplificador. Si desea conectar botones de función en el módulo de Bluetooth, ahora es el momento para hacerlo. Pulsador simple para hacer carrera, cableados como se muestra en la foto es perfecto.

Conecte el amplificador a la salida del paso por módulo. Eso significa que va a recibir 14v. Conecte el módulo de BT a la entrada del paso por módulo, que resultará en una salida de entre 10v y 12.6, dependiendo de la tensión de la batería. La tensión que significa que el módulo de BT puede supervisar. Si una de las más nuevas versiones de androides, usted obtendrá una notificación al lado del símbolo de BT en el teléfono, mostrando la vida de la batería en el altavoz. El módulo de Bluetooth funciona abajo de 10.5v, que funciona bastante bien con la configuración de batería 3S. No conecte el módulo de BT a la fuente de alimentación 14v, como la tensión máxima que puede tomar el módulo de BT es 12.7v.
