Altavoz portátil Bluetooth de 40W (versión mejorada!) (2 / 15 paso)

Paso 2: Diseño de la parte delantera y traseras

El diseño de este recinto fue inspirado por capas de madera apilada. Desde el exterior, el orador parece ha sido construido por apilar 10 capas de madera juntos, pero de hecho, fue construido con 3 pedazos de madera contrachapada de 18mm pegados juntos, seguido por dos paneles de madera contrachapada de 3mm en el exterior. Diseñé este recinto que es cerca de 2,25 litros de capacidad, lo que es perfecto para esta configuración de radiador controlador/pasivo.

Fabricación de los paneles frontales:

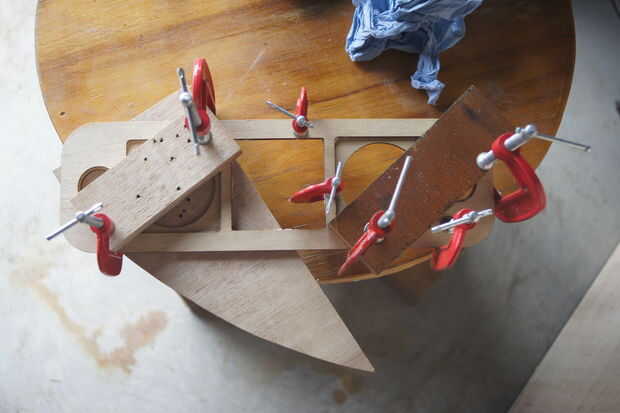

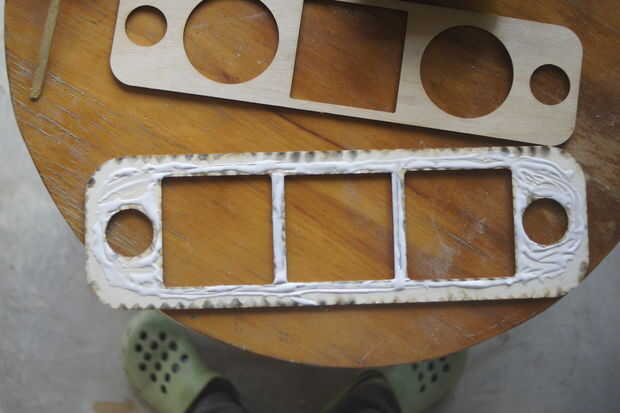

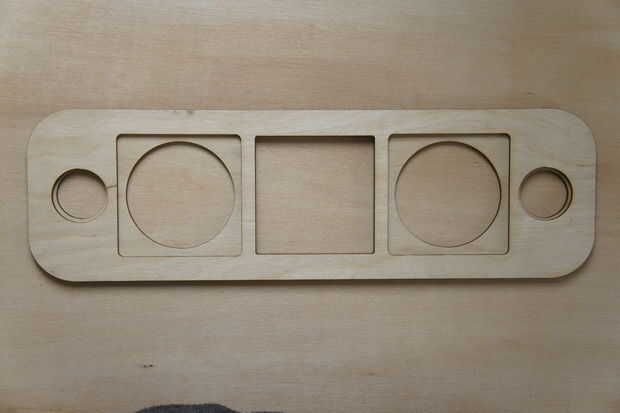

La forma más rápida para hacer los paneles frontales es láser cortarlos. Aquí hay un enlace a los archivos de corte laser. Utilicé el cortador del laser no podía tomar madera más gruesa de 3 milímetros, así que tuve que capa 2 piezas encima de la otra para la fuerza, seguido por las tiras de MDF para refuerzo adicional. Toda la madera en este proyecto se pega solo usando pegamento de madera. Los paneles frontales tienen agujeros para los tweeters y woofers, así como un agujero de servicio para acceder a la electrónica. El panel posterior tiene agujeros para los radiadores pasivos y pequeños agujeros para la carga y un interruptor.

Si estás diseñando tu propia paneles frontal... Recomiendo como un agujero de servicio como en mi diseño, ser capaces de tener fácil acceso a la electrónica es crucial en caso de que algo va mal y necesidades de ajuste.
