Alimentar su proyecto (6 / 9 paso)

Paso 6: Ondulación/ruido

Haces cualquier audio y analógico en su proyecto, que realmente se preocupan por el ruido y la ondulación.

En diseños digitales generalmente no importa.

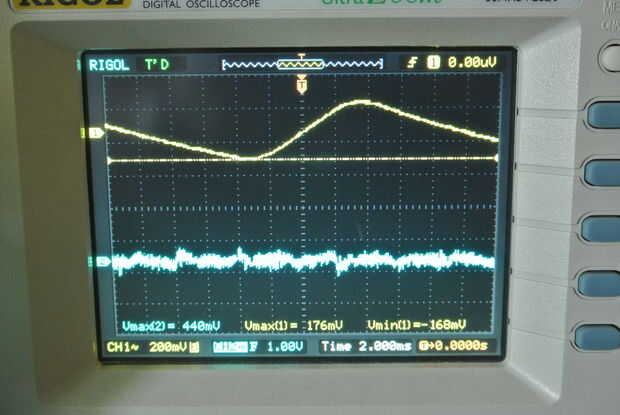

Ondulación: Forma plano es el voltaje de salida bajo carga.
Rizo tiene siempre la frecuencia de la frecuencia interna de la fuente de alimentación.
Transformadores será siempre en la frecuencia de red (50 / 60Hz).

Modo de conmutación (nuevos adaptadores, fuentes de la computadora, abren marco etc.) tendrá generalmente una frecuencia en el rango de 5-150kHz, que a menudo cambia si la fuente de alimentación es bajo carga.
Esto puede ser un show-tapón para un sistema de audio.

Ruido: Cómo limpiar el es la señal de salida.
Esto se basa sobre todo en la calidad de los componentes utilizados en la alimentación y el principio de funcionamiento de la fuente de alimentación.

Fuentes de alimentación lineales tienen muy de poco ruido porque no hay ningún componente de conmutación en la alimentación, esto hace el diseño automáticamente absorbe el ruido que hay en el sistema.
Switching power supplies trabajan eficazmente mediante la transformación de pequeñas cantidades de energía a niveles de tensión diferentes, aunque esto es muy eficiente, cada acción de interruptor da mucho ruido.

Rizo y ruido pueden ser filtradas con filtros low-pass.

Si la eficiencia es importante, pero también son importantes (por ejemplo en un amplificador de audio) ondulación/ruido usted podría mirar lineales y conmutación al mismo tiempo.

Por ejemplo si necesita 12V, utilice una alimentación conmutación 15V y conecte una fuente lineal para pasar de 15V a 12V.
Deben mejorar los niveles de ruido.
