ALIMENTACIÓN de CA Universal de Arduino - MPDMv4 - Dimmer (2 / 4 paso)

Paso 2: Configuración y cableado

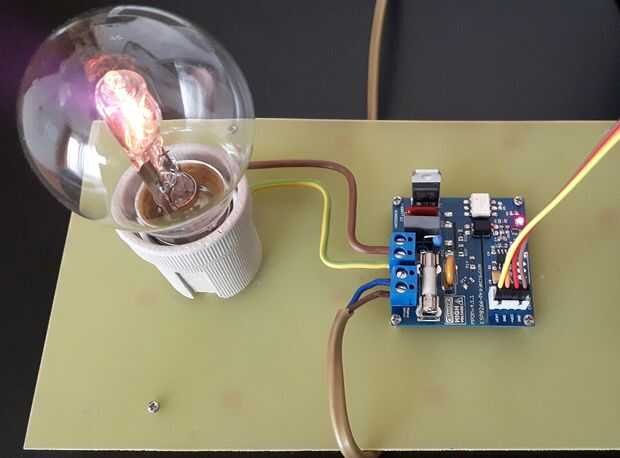

Como se puede ver en la foto de arriba, el cableado es muy simple:

  • Conecte los cables de línea de red al conector de entrada de corriente alterna correspondiente:

    • En vivo (MARRÓN)
    • Neutral (AZUL))
  • Conectar la bombilla con el conector de salida de corriente alterna
  • Conecte la placa de Arduino para el conector de Control:
    • VCNT - pin de Control -> pin de salida del Arduino PWM (cable amarillo)
    • VCC - 3.3V (o 5V, dependiendo del tipo de Arduino se utiliza) (cable rojo)
    • GND - conexión a tierra de la placa de Arduino (cables marrón y naranja)
