Alimentación de 5 voltios de la batería-libre proyecto (6 / 16 paso)

Paso 6: Circuito Origami: condensadores electrolíticos, parte 2

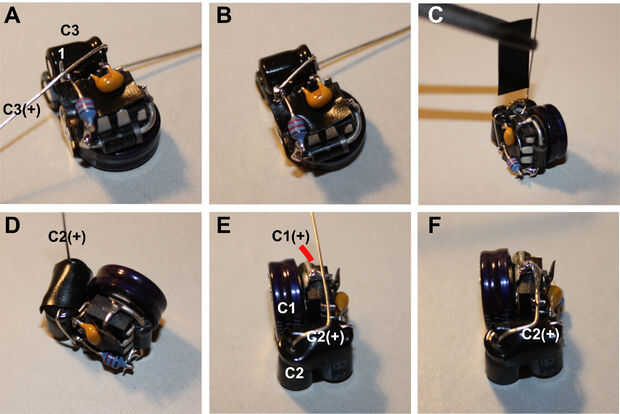

A. doble borne positivo de C3, C3(+) hacia el pin 1 de la MAX756 de manera que está dentro de los pines 1 y 2.

B. C3(+) de soldar al pin 1 en el MAX756. Recortar el sobrante de la clavija 1.

C. Gire la Asamblea para que descanse sobre el cable de negativo de C1, C1(-). Corte una tira de cinta aislante que es más estrecha que el ancho de los condensadores C2 y C3 junto y alrededor dos veces tan largo. Coloque esta cinta aislante entre C1 y C2/C3 cubrirá los pines de tierra de C2/C3. Esto evitará que C2(+) accidentalmente tocando y poniendo en cortocircuito a tierra.

E. curva C2(+) 90 grados por lo que es el C2/C3 soldadura conjunta. Luego doblar 90 grados hacia la terminal de C1(+).

F. la soldadura de C2(+) a C1(+) y corte el sobrante.
