Alimentación de 5 voltios de la batería-libre proyecto (12 / 16 paso)

Paso 12: Instalación del conmutador y circuito de convertidor elevador

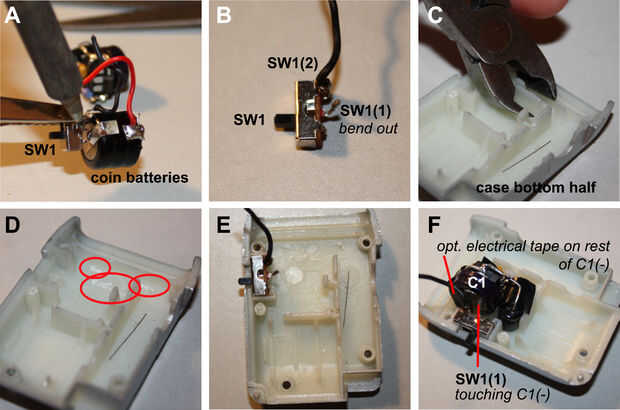

A. desoldadora el conmutador de la pila de batería de la linterna moneda.

B. Cerciórese de que el pinout del interruptor es similar a la foto, con un cable soldado al pin superior SW1(2) y ninguno en la parte inferior dos. Doblar el pin medio SW1(1) cerca de 45 grados lejos del cuerpo del interruptor. Puede acortar la espiga inferior.

C. la parte inferior la mitad de la caja tiene tres características plástico en el lado de la placa frontal que impediría el nuevo circuito de montaje interior. Recortar usando cortadores de alambre.

D. puede que necesite utilizar un cuchillo de la manía para reducir estas características al ras con el resto de la caja.

E. poner el interruptor en la parte inferior la mitad de la caja en su ubicación original. Asegúrese de que la clavija con el cable, SW1(2), está más cerca el final de la placa frontal.

F el. Coloque el circuito convertidor Step-up todo en la cavidad, con el gran condensador C1 hacia el interruptor y los dos condensadores electrolíticos C2 y C3 en la parte posterior. SW1(1) se debe presionar contra el polo negativo de C1, C1(-). Si no es así, doblar hacia el condensador. Puedes poner alguna cinta eléctrica en C1(-) detrás del pin SW1(2) para que no corta.
