Alimentación de 5 voltios de la batería-libre proyecto (2 / 16 paso)

Paso 2: Piezas y herramientas

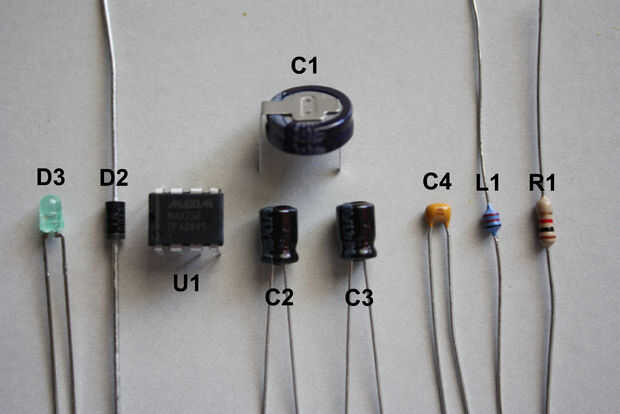

Piezas de convertidor elevador
Las partes del circuito elevador de tensión pueden obtenerse de un distribuidor de componentes electrónicos como Digikey.

U1 - MAX756 3.3V / 5V elevador convertidor DC-DC, paquete de 8-pin DIP [Digikey # MAX756CPA +-ND]
C1--0.33 F 5.5V condensador, paquete de la moneda [Digikey # 604-1024-ND]
C2, C3--uF 100 6.3V condensador electrolítico de aluminio, mini radial [Digikey # P803-ND]
C4--0.1 uF 25V condensador de cerámica de propósito general, a través del agujero [Digikey # BC1148CT-ND]
L1--22 uH RF choke, axial [Digikey # M8138CT-ND]
R1 - 1k, resistencias de película de carbón 1/4W de propósito general, axial [Digikey # 1.0KQBK-ND]
D2--1A 20V Schottky diodo, axial [Digikey # 1N5817GOS-ND]
D3--Si no son capaces de reciclar el original LED de la linterna, porque los cables fueron acortados demasiado corto, puede utilizar cualquier LED mA 2, T1 redondo 3mm [e.g. Digikey # 475-1402-ND]

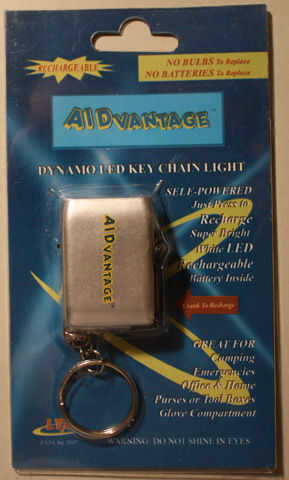

Llavero linterna dinamo
He utilizado una linterna del dínamo LED llavero que fue marcada como AIDvantage de LTA, Inc. (item # 02119) para este proyecto. Hay una gran variedad de estas linternas de tamaño en el mercado de fabricantes diferentes, he visto en tiendas de abarrotes (gigante en la costa este) y ordenador (microcentro). Usted puede encontrarlos en línea por googlear: llavero linterna dinamo. Generalmente cuestan menos de $5.

Descubrí que hay algunas pequeñas variaciones entre linternas de diferentes fabricantes. Una linterna que conseguí en Microcentro no tenía una placa de circuito de los LEDs: los LEDs sólo fueron soldados directamente a la batería. Este circuito de LED es agradable, pero no es necesario. Si encuentra que no hay ningún circuito separado para los LEDs, sólo puede soldar los cables positivos y negativos respectivos LED + resistencia combinada y la salida del cable de junto. Caliente un poco el pegamento dentro de la placa frontal cerca del LED y salida de cable puede dar la Asamblea algunas mecánicas. La otra variante era que lleva el interruptor en esta versión también se suelda ligeramente diferente a la batería. De lo contrario, era prácticamente idéntico.

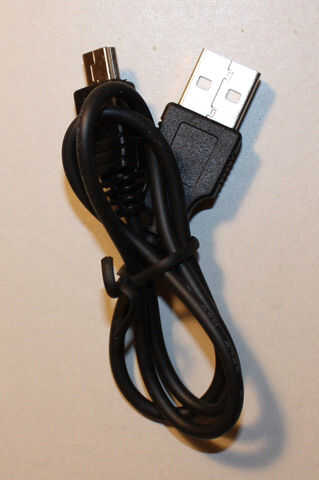

Cable de salida
He utilizado un USB A cable macho a mini-B USB macho rescatado desde un reproductor de MP3 muerto como el cable de salida. Elegí este cable ya que es común para los circuitos de pequeña la entrada mini-USB. Puesto que hay 4 conexiones de este cable, usted tiene que saber que cables son los cables positivos y negativos. Sin embargo, puede utilizar cualquier tipo de cable de salida que desea si usted sabe la polaridad.

Para probar el circuito, probablemente también querrá tener el gato complementario disponible para el adaptador de salida. I-había soldado al receptáculo mini-B del muerto MP3 y conectar los cables rojo y negro a alimentación 5V y tierra pines, respectivamente.

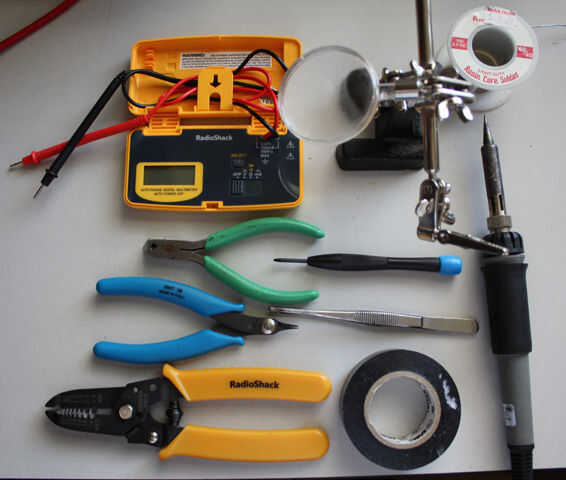

Herramientas
Usted necesitará las siguientes herramientas para construir y probar la dinamo modificada:

-pelacables
-Cautín, soldadura y flux (este Instructable asume haber soldado antes)
--cables de voltímetro y prueba
-Destornillador Phillips (para abrir la caja de la linterna)
--cinta aisladora
-Cortadores de alambre pequeño
--alicates pequeños
--pinzas (opcional, pero recomendado)
--prensa de brazos ajustables, tercera herramienta de mano (opcional, pero recomendado)
--pequeño flathead destornillador (opcional, pero recomendado)
-pistola de pegamento caliente (opcional, pero recomendado)
-cuchillo de la manía (opcional, pero recomendado)
